Ячейки КСО: как выбрать оптимальное решение для вашего объекта

Надежность распределительных сетей среднего напряжения (6–35 кВ) напрямую зависит от качества и правильного выбора коммутационного оборудования. Ключевым элементом таких сетей являются камеры сборные одностороннего обслуживания (КСО). Они обеспечивают прием и распределение электроэнергии, защищают оборудование от перегрузок и коротких замыканий, а также гарантируют безопасность персонала.

Рынок предлагает множество модификаций КСО, отличающихся по типу изоляции, коммутационным аппаратам и габаритам. Неправильный выбор может привести к неоправданным затратам, сложностям в эксплуатации и даже авариям.

В этой статье разберем ключевые типы ячеек КСО, их конструктивные особенности и сферы применения. Этот гид поможет вам принять взвешенное техническое и экономическое решение.

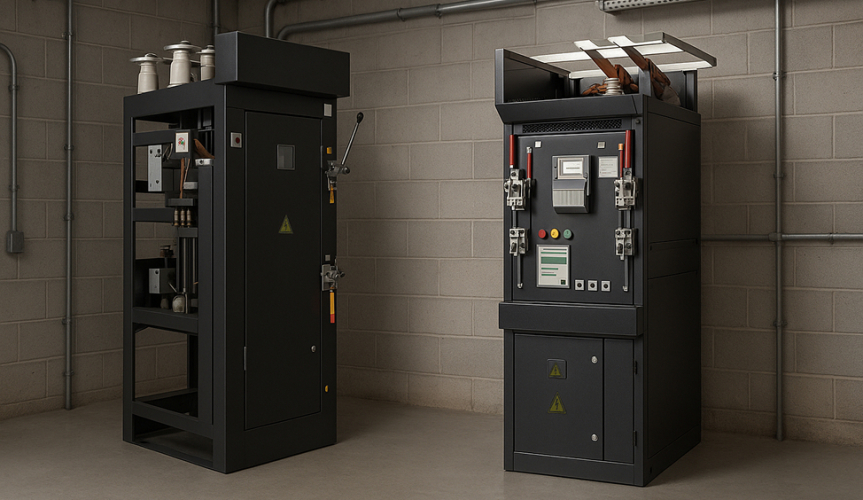

Что такое ячейка КСО и ее назначение?

Камера сборная одностороннего обслуживания (КСО) — это комплектное распределительное устройство (КРУ) в металлическом корпусе, все элементы которого и органы управления доступны с фасадной стороны. Это главное отличие от ячеек КРУ стационарного исполнения, требующих двухстороннего обслуживания.

Основные функции ячейки КСО:

• Прием и распределение электроэнергии.
• Коммутация: оперативные включения и отключения участков сети.
• Защита: отключение линии при возникновении аварийных режимов (короткие замыкания, перегрузки).
• Измерение и учет: контроль параметров сети с помощью измерительных трансформаторов.

Модульная конструкция и возможность одностороннего обслуживания делают КСО идеальным решением для компактных распределительных подстанций (РП, ТП), в том числе в городских условиях, на промышленных объектах и при модернизации существующих энергоустановок.

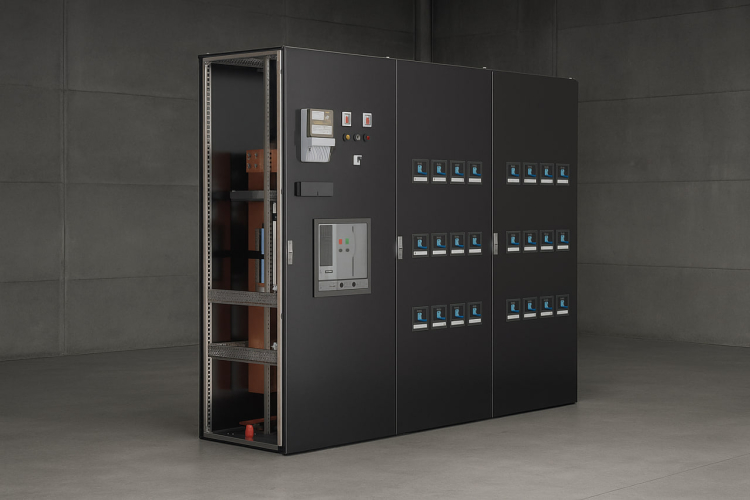

Классификации ячеек КСО

Чтобы грамотно сравнивать ячейки, важно понимать, что их классифицируют по двум основным параметрам: типу изоляции и типу установленного коммутационного аппарата.

1. Классификация по типу изоляции

Изоляционная среда определяет габариты ячейки, ее устойчивость к внешним факторам и требования к обслуживанию.

КСО с воздушной изоляцией

Это классическое и наиболее распространенное решение. В качестве основной изолирующей среды между токоведущими частями используется атмосферный воздух.

Преимущества:

• Экономичность: самая низкая стоимость среди аналогов.
• Простота обслуживания: визуальный контроль состояния изоляторов и шин, легкий доступ для ремонта.
• Высокая ремонтопригодность.

Недостатки:

• Большие габариты: для обеспечения необходимых изоляционных промежутков требуется больше пространства.
• Чувствительность к среде: пыль, влажность и агрессивные газы могут снижать диэлектрическую прочность воздуха и приводить к пробоям.

Применение: распределительные подстанции, промышленные предприятия и объекты инфраструктуры со стандартными условиями эксплуатации.

КСО с элегазовой (SF₆) изоляцией

В таких ячейках токоведущие части помещены в герметичный резервуар, заполненный элегазом (гексафторидом серы, SF₆). Этот инертный газ обладает диэлектрической прочностью в 2–3 раза выше, чем у воздуха.

Преимущества:

• Компактность: минимальные габариты, идеальны для стесненных условий и блочных подстанций.
• Высокая надежность: полная герметичность защищает от пыли, влаги и агрессивной среды.
• Минимальное обслуживание герметичного отсека в течение всего срока службы.

Недостатки:

• Высокая стоимость.
• Сложность ремонта: требует специального оборудования для работы с элегазом и квалифицированного персонала.
• Экологический аспект: элегаз является мощным парниковым газом.

2. Классификация по типу коммутационного аппарата

Коммутационный аппарат — «сердце» ячейки, отвечающее за включение и отключение цепи.

Ячейки с вакуумными выключателями (ВВ)

Это современный стандарт для сетей 6–35 кВ. Гашение дуги происходит в вакуумной камере, что обеспечивает высочайшую отключающую способность и надежность.

Преимущества:

• Огромный коммутационный ресурс: до 100 циклов отключения токов КЗ и десятки тысяч циклов при номинальных токах.
• Высокое быстродействие.
• Пожаро- и взрывобезопасность.
• Практически не требуют обслуживания.

Применение: объекты с высокими требованиями к надежности, частыми коммутациями и ответственными нагрузками (центры обработки данных, непрерывные производства, городские сети).

Ячейки с выключателями нагрузки (ВН) и предохранителями

Выключатель нагрузки предназначен для коммутации номинальных токов, а защита от коротких замыканий возлагается на высоковольтные предохранители.

Преимущества:

• Низкая стоимость: самое бюджетное решение.
• Простота конструкции.

Недостатки:

• Ограниченный ресурс выключателя нагрузки.
• Необходимость замены сгоревших предохранителей, что увеличивает время простоя.
• Риск неполнофазного режима при перегорании одного или двух предохранителей.

Применение: тупиковые и малоответственные присоединения, трансформаторы собственных нужд, секционные разъединители.

Ячейки с масляными выключателями

Исторически распространенный тип, где гашение дуги происходило в трансформаторном масле. Сегодня считаются устаревшими и практически не применяются в новых проектах.

Ключевые недостатки:

• Пожароопасность.
• Необходимость регулярного контроля и замены масла.
• Малый коммутационный ресурс.
• Экологическая опасность при утечках.

Сравнительная таблица для быстрого выбора

Параметр	КСО с воздушной изоляцией + ВВ	КСО с элегазовой изоляцией + ВВ	КСО с воздушной изоляцией + ВН
Надежность	Высокая	Максимальная	Средняя
Габариты	Большие	Компактные	Большие
Начальная стоимость	Средняя	Высокая	Низкая
Эксплуатационные расходы	Низкие	Минимальные	Средние (замена предохранителей)
Устойчивость к среде	Низкая	Высокая	Низкая
Сфера применения	Универсальное применение	Стесненные, агрессивные условия	Малоответственные присоединения

Как выбрать оптимальный тип ячейки КСО

1. Оцените условия эксплуатации. Влажность, запыленность, агрессивные среды? Если условия тяжелые — ваш выбор в пользу герметичных элегазовых ячеек. Для стандартных сухих помещений подойдет воздушная изоляция.

2. Определите требования к надежности. Это ответственная линия, питающая непрерывное производство, или второстепенный объект? Для критически важных нагрузок используйте вакуумные выключатели.

3. Проанализируйте частоту коммутаций. Если предполагаются частые оперативные переключения, только вакуумный выключатель обеспечивает необходимый ресурс.

4. Учтите бюджет и габариты. При ограниченном пространстве (например, при реконструкции) компактные ячейки будут вне конкуренции. Если бюджет на первом месте, а требования к надежности невысоки, можно рассмотреть ячейки с выключателем нагрузки.
