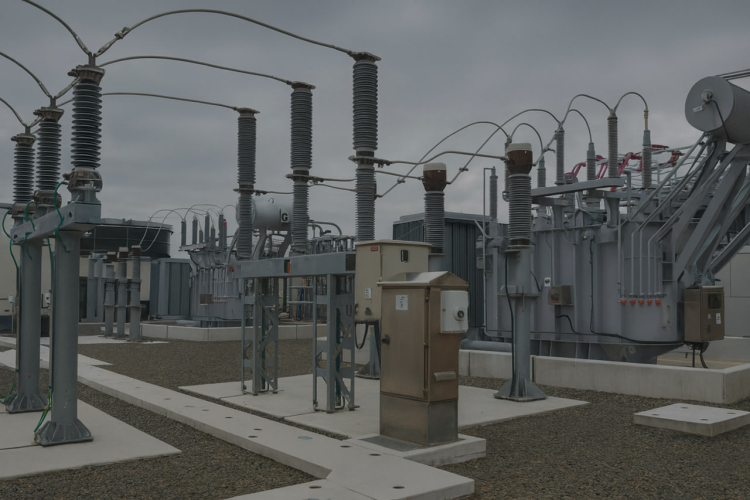

Трансформаторная подстанция: состав, назначение и принципы работы

Трансформаторная подстанция является ключевым элементом системы электроснабжения. Она принимает электроэнергию с линий высокого напряжения, преобразует ее до требуемого уровня и распределяет среди потребителей. От правильного подбора оборудования, его монтажа и эксплуатации зависит надежность и безопасность всей системы.

Общая структура работы подстанции

Работа подстанции представляет собой последовательное прохождение энергии от высоковольтного ввода к потребителям низкого напряжения. Независимо от конструктивных особенностей, в состав подстанции обязательно входят несколько связанных между собой узлов, каждый из которых выполняет строго определенную функцию.

На подстанцию сначала поступает напряжение высокого класса, которое подается на высоковольтное распределительное устройство. Здесь размещаются аппараты защиты и контроля: разъединители, ограничители перенапряжений, трансформаторы тока и напряжения, а также выключатели нагрузки. Они обеспечивают безопасное включение и отключение подстанции, дают возможность визуально разорвать цепь при обслуживании и защищают оборудование от аварийных режимов.

После высоковольтной части энергия поступает на силовой трансформатор. Он понижает напряжение, например с 6 или 10 кВ до 0,4 кВ. Далее электроэнергия передается в низковольтное распределительное устройство, где распределяется по отходящим линиям через автоматические выключатели, шинные системы и устройства защиты.

На всех этапах функционирует система учета и автоматизации, которая отслеживает параметры работы подстанции, фиксирует потребление и обеспечивает своевременную реакцию на отклонения. В современных объектах применяются релейная защита, автоматическое переключение на резерв, дистанционный контроль и автоматизированная система учета.

Силовой трансформатор

Силовой трансформатор является основным звеном подстанции. Его задача состоит в снижении или, реже, повышении напряжения для передачи электроэнергии на следующий уровень распределения. Принцип его работы основан на электромагнитной индукции, что обеспечивает безопасное преобразование параметров сети без прямого электрического контакта между обмотками.

К основным характеристикам трансформатора относятся номинальная мощность, класс напряжения, тип охлаждения и система защиты. В масляных трансформаторах используются газовые реле и механизмы контроля давления, сухие конструкции оснащаются датчиками температуры и принудительным охлаждением.

Выбор оборудования определяется условиями эксплуатации, предполагаемой нагрузкой и требованиями к безопасности. Масляные модели обычно устанавливают на открытых площадках, а сухие применяют в помещениях, где важны экологичность и пожарная безопасность. Состояние трансформатора напрямую влияет на устойчивость всей подстанции.

Основные характеристики и узлы силового трансформатора

Элемент	Описание
Номинальная мощность	Указывает предельную величину нагрузки, которую может передавать трансформатор (кВА/МВА).
Класс напряжения	Определяет уровни высокого и низкого напряжения, например 10/0,4 кВ, и задаёт область применения оборудования.
Система охлаждения	Может быть масляной (ТМ) или сухой (ТС), что влияет на конструкцию, эксплуатацию и требования к размещению.
Обмотки	Первичная и вторичная обмотки, выполненные обычно из медных или алюминиевых проводников.
Защитные устройства	Комплекс средств контроля и аварийной защиты: газовые реле, реле давления, термодатчики и др.
Бак и корпус	Герметичная оболочка, обеспечивающая механическую защиту и эффективный отвод тепла.

Высоковольтное распределительное устройство

Высоковольтное распределительное устройство служит входным узлом подстанции. Оно принимает электроэнергию с магистральной линии и распределяет ее по схеме подстанции. К основным элементам устройства относятся:

• вводной выключатель, отключающий подстанцию от питающей сети
• разъединители, обеспечивающие безопасное размыкание цепей
• ограничители перенапряжений, защищающие оборудование от импульсных бросков
• измерительные трансформаторы тока и напряжения
• выключатели нагрузки, позволяющие отключать линии под током

Конструкция устройства может быть наружной или внутренней. Чаще применяются камерные ячейки или металлические шкафы, защищенные от воздействия среды. Надежность работы высоковольтного устройства определяет стабильность электроснабжения и безопасность оборудования.

Ключевые элементы РУВН

Элемент	Описание
Вводной выключатель	Осуществляет включение или отключение подстанции от питающей линии; бывает ручного и автоматического действия.
Разъединители	Служат для создания видимого разрыва цепи при ремонте или обслуживании; не предназначены для коммутации тока нагрузки.
ОПН (ограничители перенапряжений)	Защищают аппаратуру от импульсных перенапряжений грозового или коммутационного характера.
Трансформаторы тока и напряжения	Обеспечивают безопасное измерение параметров сети и подают сигналы в системы релейной защиты и учёта.
Выключатели нагрузки	Позволяют отключать части схемы под нагрузкой без риска повреждений оборудования.

Низковольтное распределительное устройство

Низковольтное распределительное устройство принимает энергию от трансформатора и распределяет ее по потребителям на стороне низкого напряжения. К главным элементам относятся:

• вводной автоматический выключатель
• отходящие линии с собственными защитными аппаратами
• шины фаз, нулевого и защитного проводников
• устройства защитного отключения и дифференциальные автоматы
• измерительная и сигнальная аппаратура

Конструктивно такие устройства выпускаются в виде шкафов или панелей. Они должны обеспечивать удобство обслуживания, достаточный тепловой режим и безопасность персонала. Любая неисправность на этом уровне непосредственно приводит к отключению потребителей, поэтому надежность устройства имеет критически важное значение.

Основные компоненты РУНН

Элемент	Функция
Вводной автоматический выключатель	Контролирует подачу электроэнергии на РУНН и обеспечивает защиту от токов короткого замыкания и перегрузок.
Отходящие автоматические линии	Каждая линия (освещение, розеточные группы, двигатели и пр.) подключена через собственный автомат.
Шины фазные, нулевые и защитные	Используются для внутреннего распределения и соединения цепей внутри РУНН.
УЗО и дифференциальные автоматы	Обеспечивают защиту людей и оборудования при утечках тока или появлении опасного потенциала.
Электросчётчики (0,4 кВ)	Устанавливаются при необходимости коммерческого или технического учета энергии на низкой стороне.
Контрольно-измерительная аппаратура	Вольтметры, амперметры, индикаторы состояния, коммуникационные модули АСКУЭ.

Система учета электроэнергии

Система учета фиксирует фактический объем электроэнергии и обеспечивает корректные расчеты с потребителями. В ее состав входят коммерческие счетчики, измерительные трансформаторы и оборудование для передачи данных. В современных подстанциях используется автоматизированный сбор показаний с возможностью удаленного контроля.

Счетчики и измерительные трансформаторы размещаются в отдельном отсеке или секции распределительного устройства. Они должны быть защищены от доступа посторонних лиц, а их работа не должна допускать вмешательства или искажения данных. Корректная организация учета обеспечивает контроль расхода и позволяет оптимизировать нагрузку на объект.

Основные элементы системы коммерческого учёта электроэнергии

Элемент	Описание
Коммерческий счетчик	Прибор расчётного учета, размещаемый на стороне ВН или НН в зависимости от схемы учета; имеет метрологическую сертификацию.
Трансформаторы тока	Применяются для приведения высоких токов к безопасным и измеряемым значениям для счетчика.
Трансформаторы напряжения	Используются на высоковольтных вводах для безопасного отбора напряжения и передачи его на измерительные цепи.
Модули передачи данных	Модемы или телеметрические блоки, обеспечивающие связь счетчика с АСКУЭ или диспетчерским центром.
Пломбы и защитные устройства	Предотвращают несанкционированный доступ и вмешательство в схему учета.

Система автоматизации и управления

Автоматизация подстанции обеспечивает контроль основных параметров сети, выполнение защитных функций и управление оборудованием. Система может включать:

• релейную защиту
• автоматический ввод резерва
• сбор и передачу данных
• сигнализацию отклонений
• управление коммутационными аппаратами

Современные устройства позволяют контролировать подстанцию в реальном времени, быстро реагировать на нештатные режимы и снижать вероятность ошибок. Автоматизация особенно важна на удаленных объектах, где постоянное присутствие персонала невозможно.

Вспомогательные подсистемы

К вспомогательным подсистемам относятся оборудование заземления, молниезащиты, освещения, вентиляции и отопления. При необходимости дополнительно устанавливаются охранная сигнализация, видеонаблюдение и источники бесперебойного питания, обеспечивающие работу автоматики при отсутствии внешнего напряжения. Эти системы создают необходимые условия для безопасной и долгосрочной работы оборудования.

Трансформаторная подстанция включает взаимосвязанные элементы, каждый из которых выполняет свою задачу. Только при грамотном подборе, установке и обслуживании оборудования можно обеспечить надежное и безопасное электроснабжение. Для специалистов знание устройства подстанции остается основой для качественной эксплуатации, проектирования и повышения эффективности всей энергетической системы.
