Расширение инженерных сетей для подключения БКАГЭС на базе газопоршневой генераторной установки MTU 16V4000GS 2026 кВт и напряжением генератора 6,3 кВ для ООО ЛМЗ «МашСталь»

Для заказчика «ЛМЗ «МашСталь», одного из ведущих литейных производств в России, выполнены работы по прокладке кабельных линий для подключения блочной контейнерной автоматизированной газовой электростанции (БКАГЭС) на базе газопоршневой генераторной установки MTU 16V4000GS электрической мощностью 2026 кВт и напряжением генератора 6,3 кВ.

Основные этапы выполненных работ:

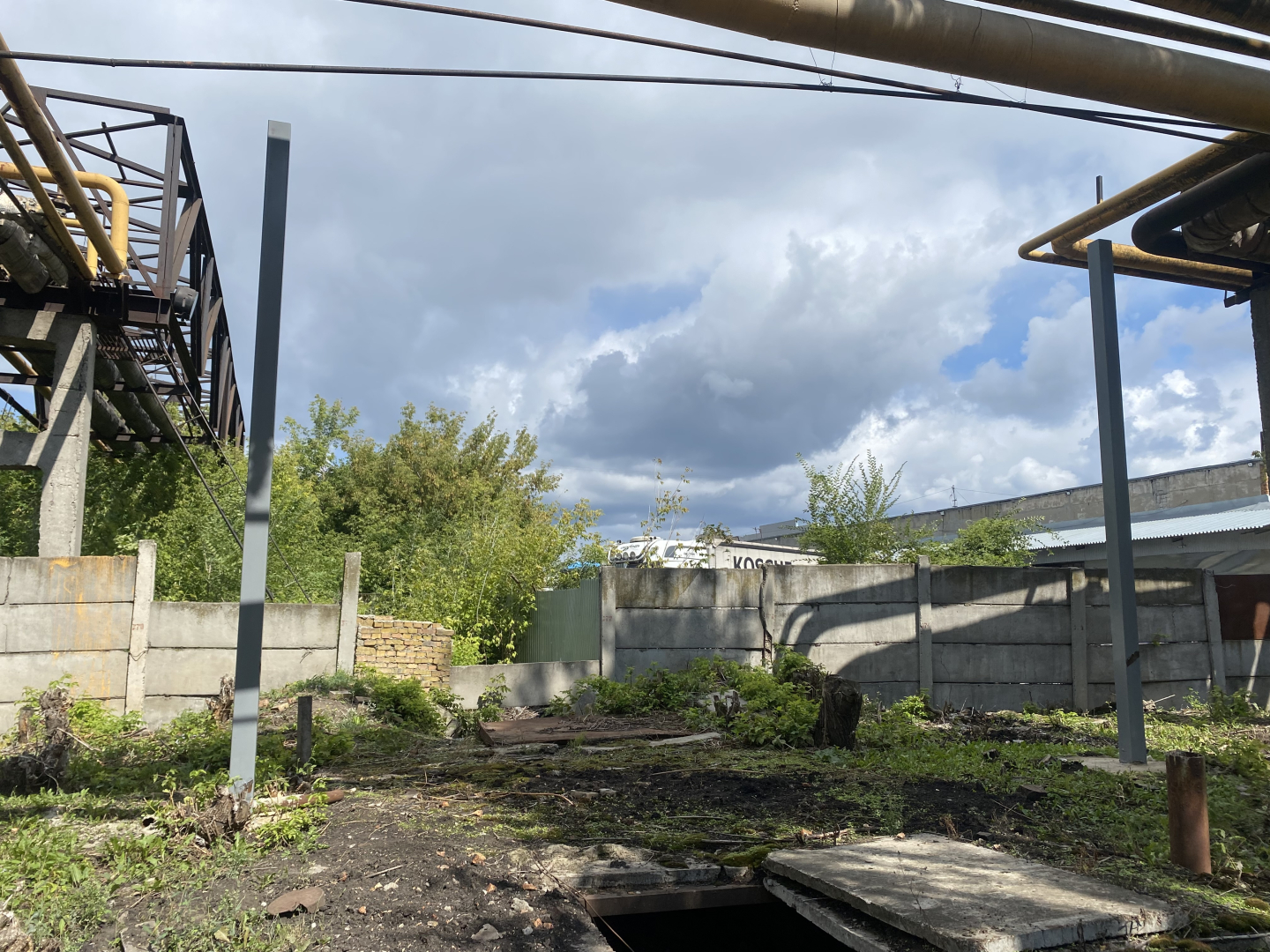

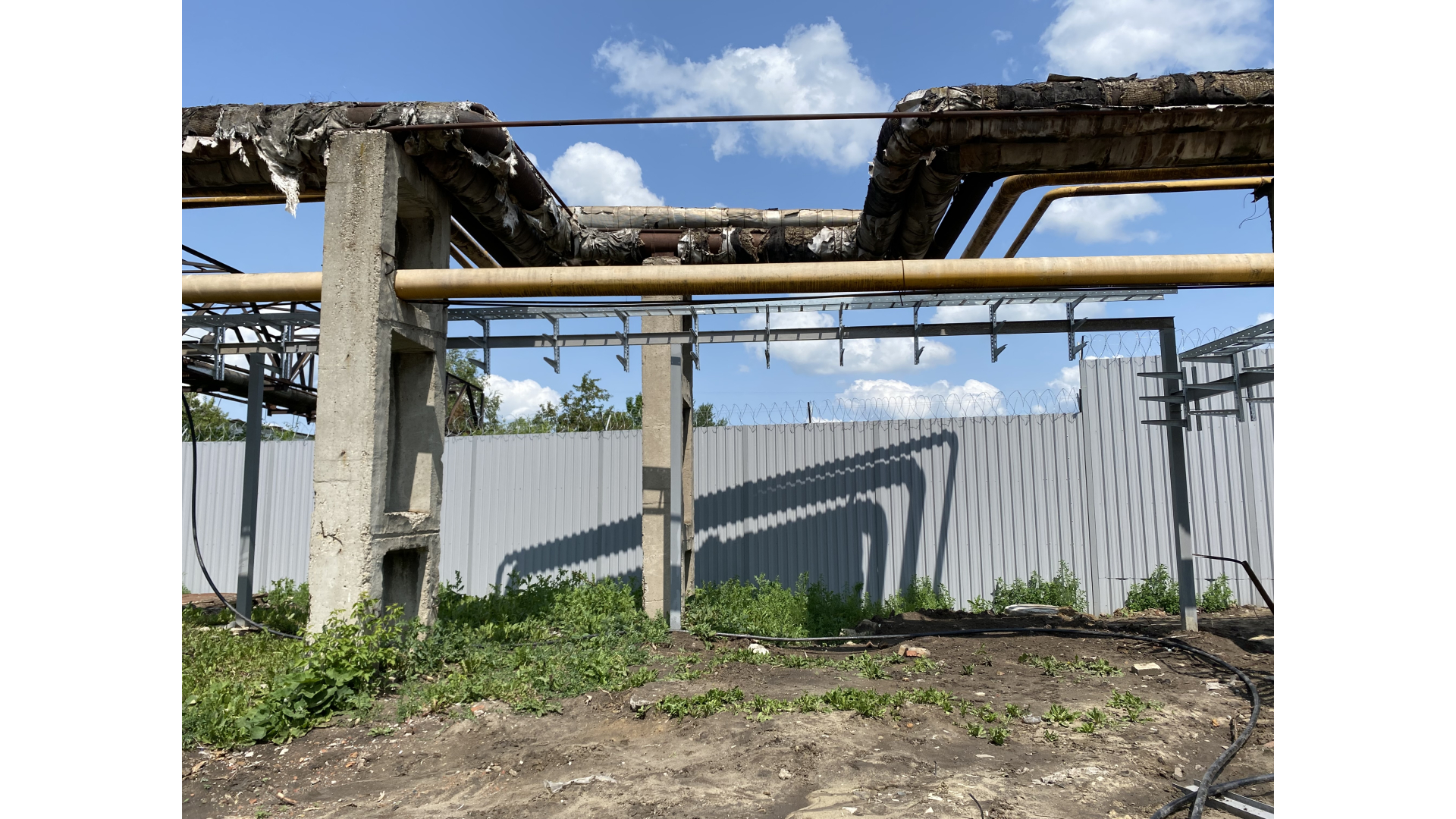

• Подготовительные работы: разметка трасс кабельных линий, проверка соответствия проектной документации условиям объекта, согласование мест прохода кабелей с заказчиком.

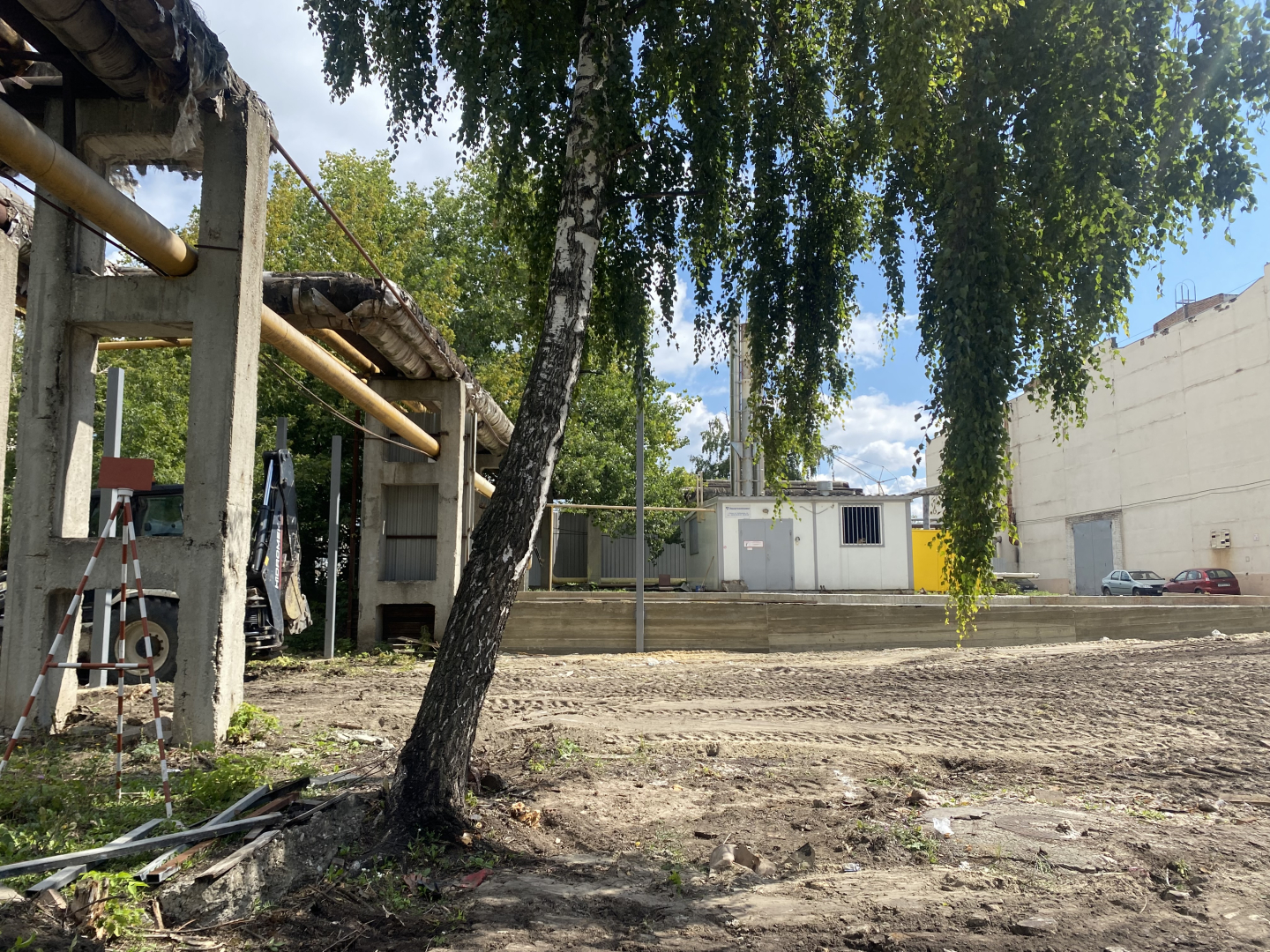

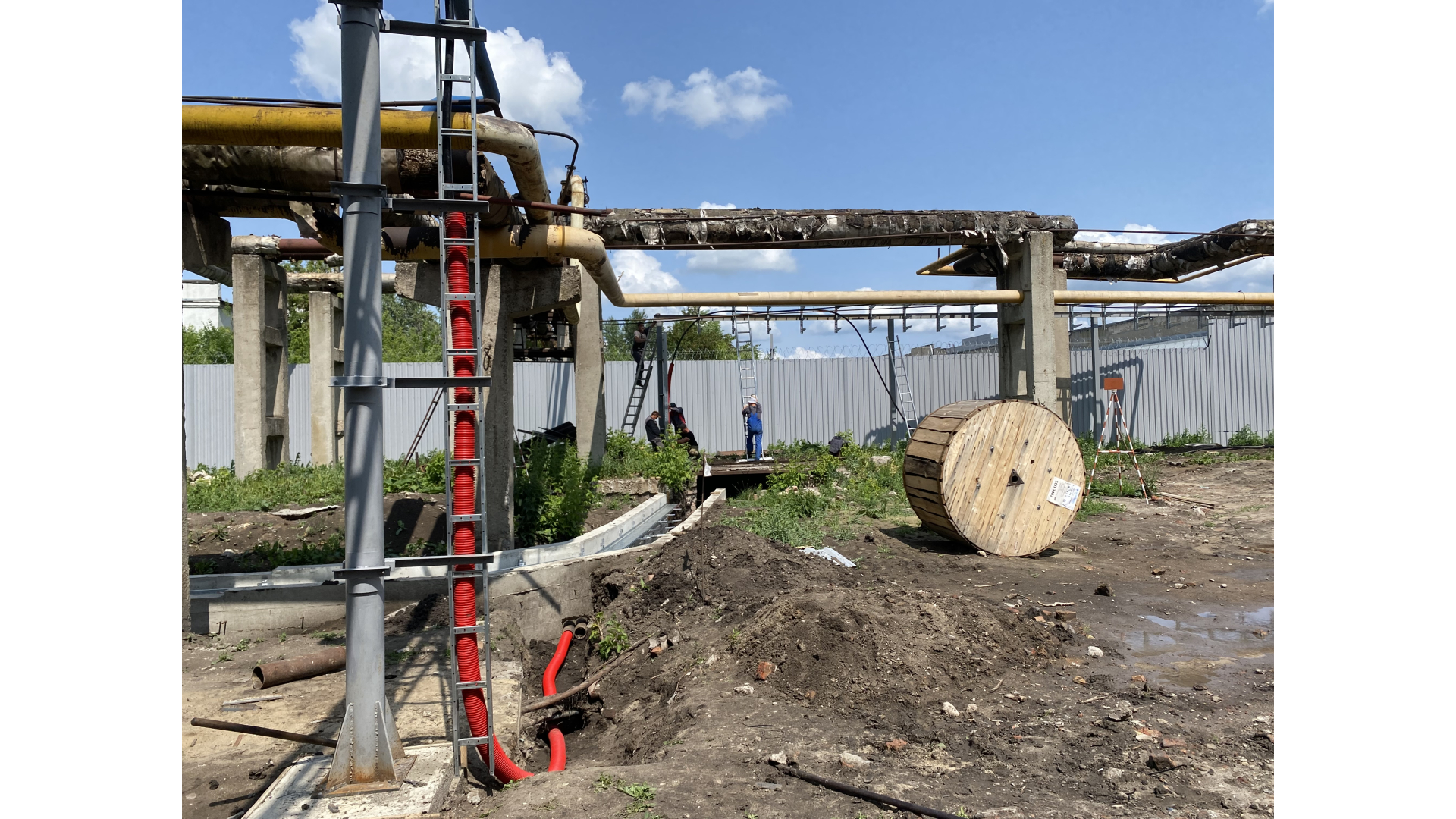

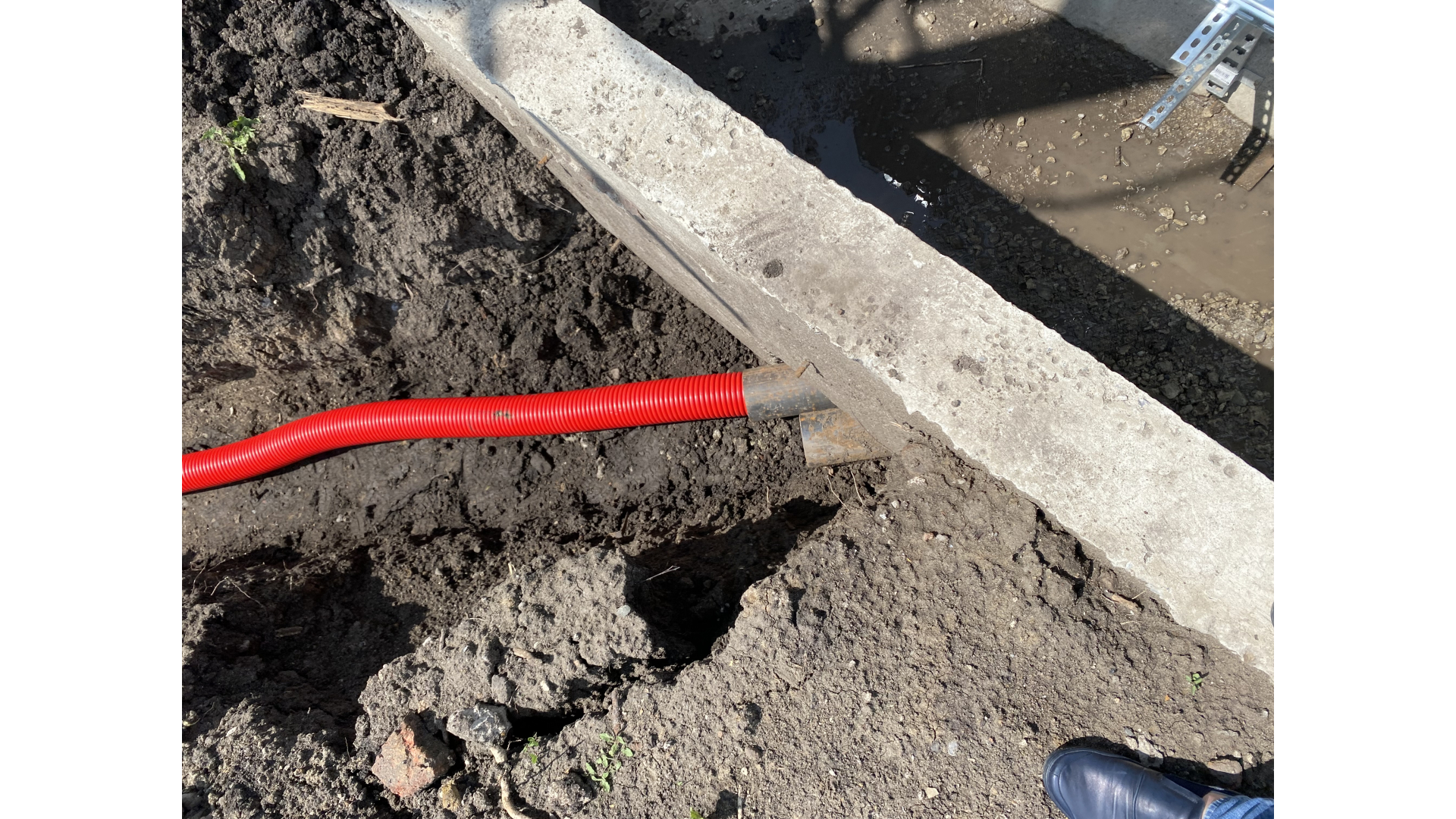

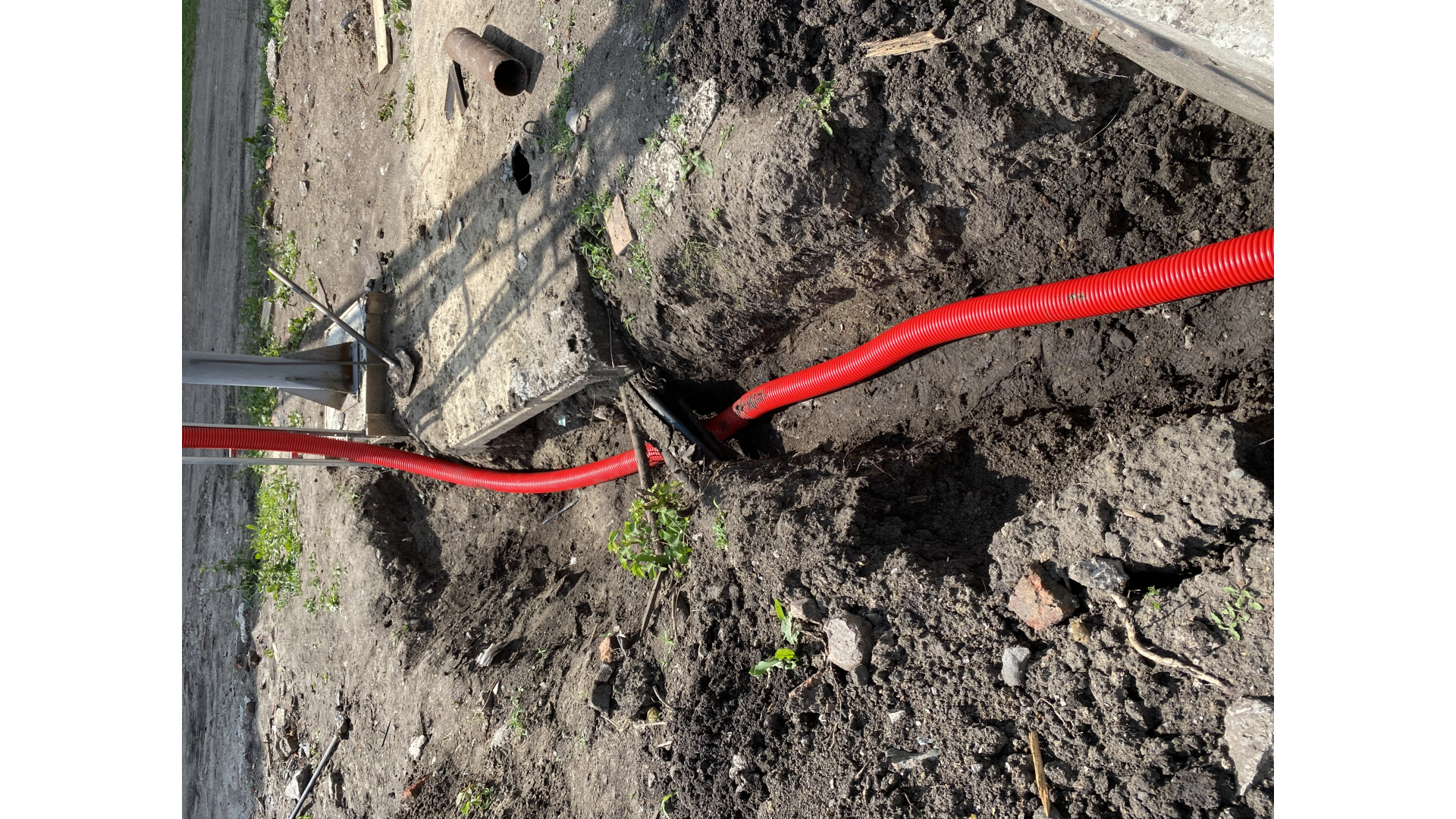

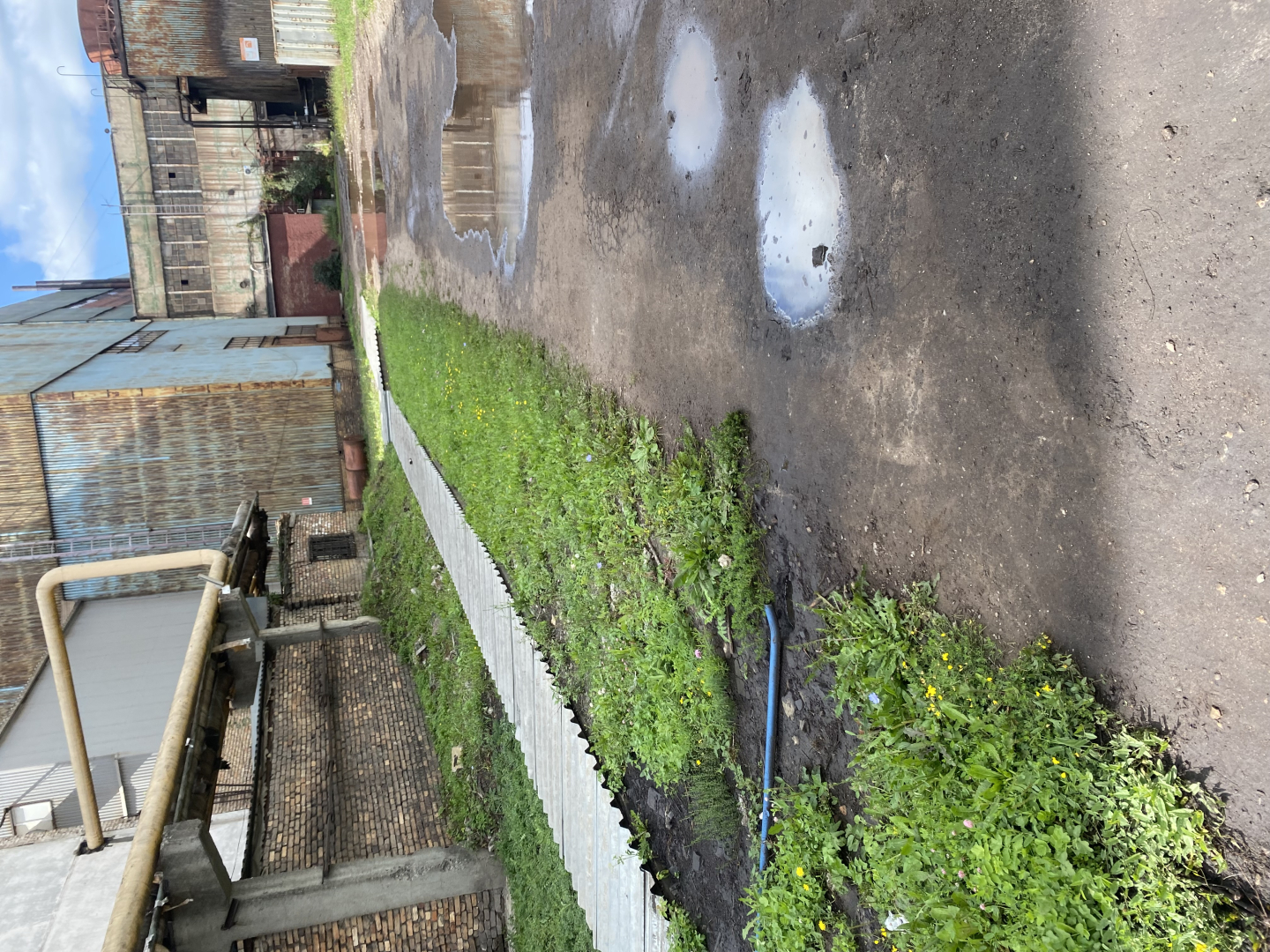

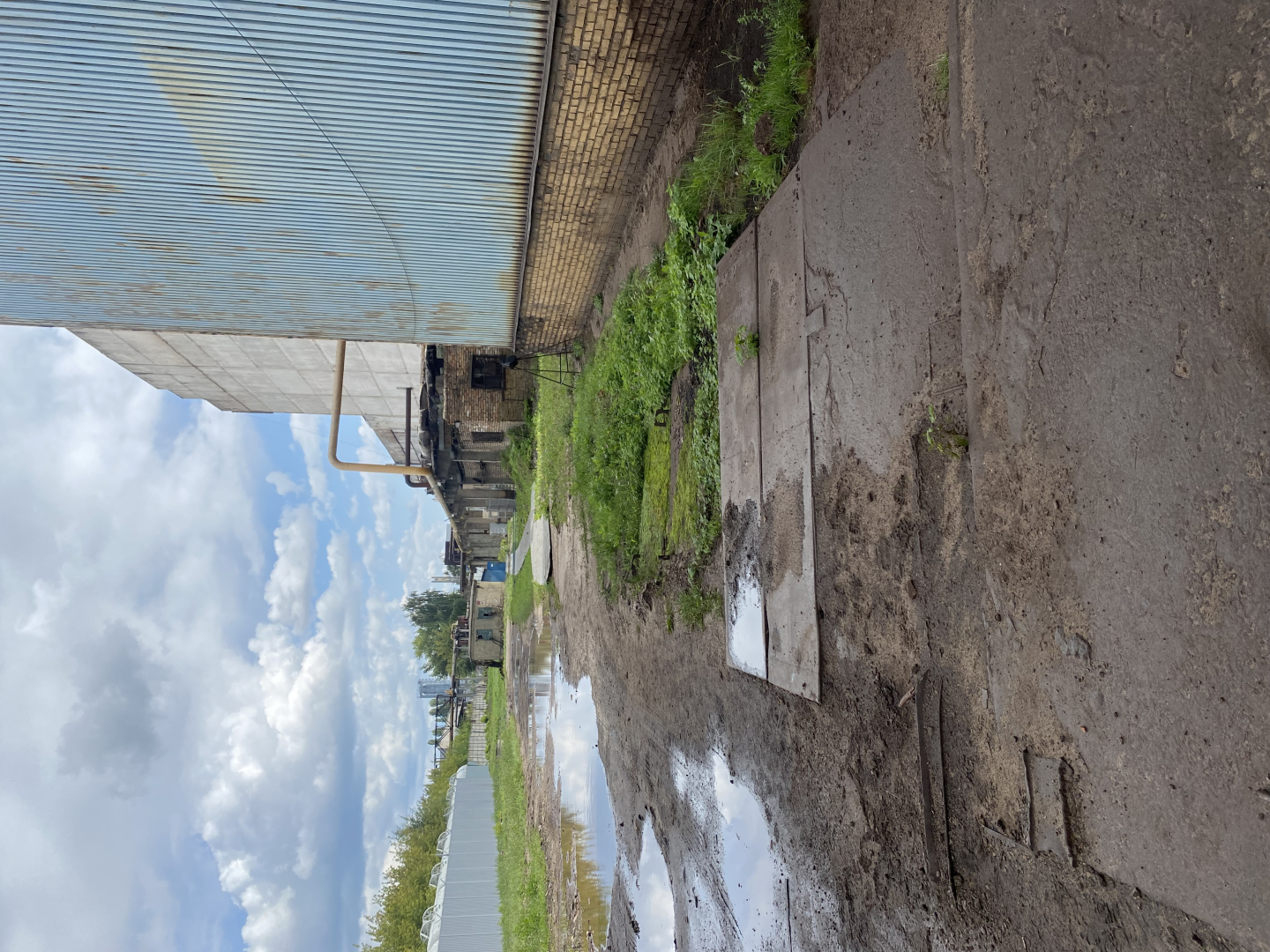

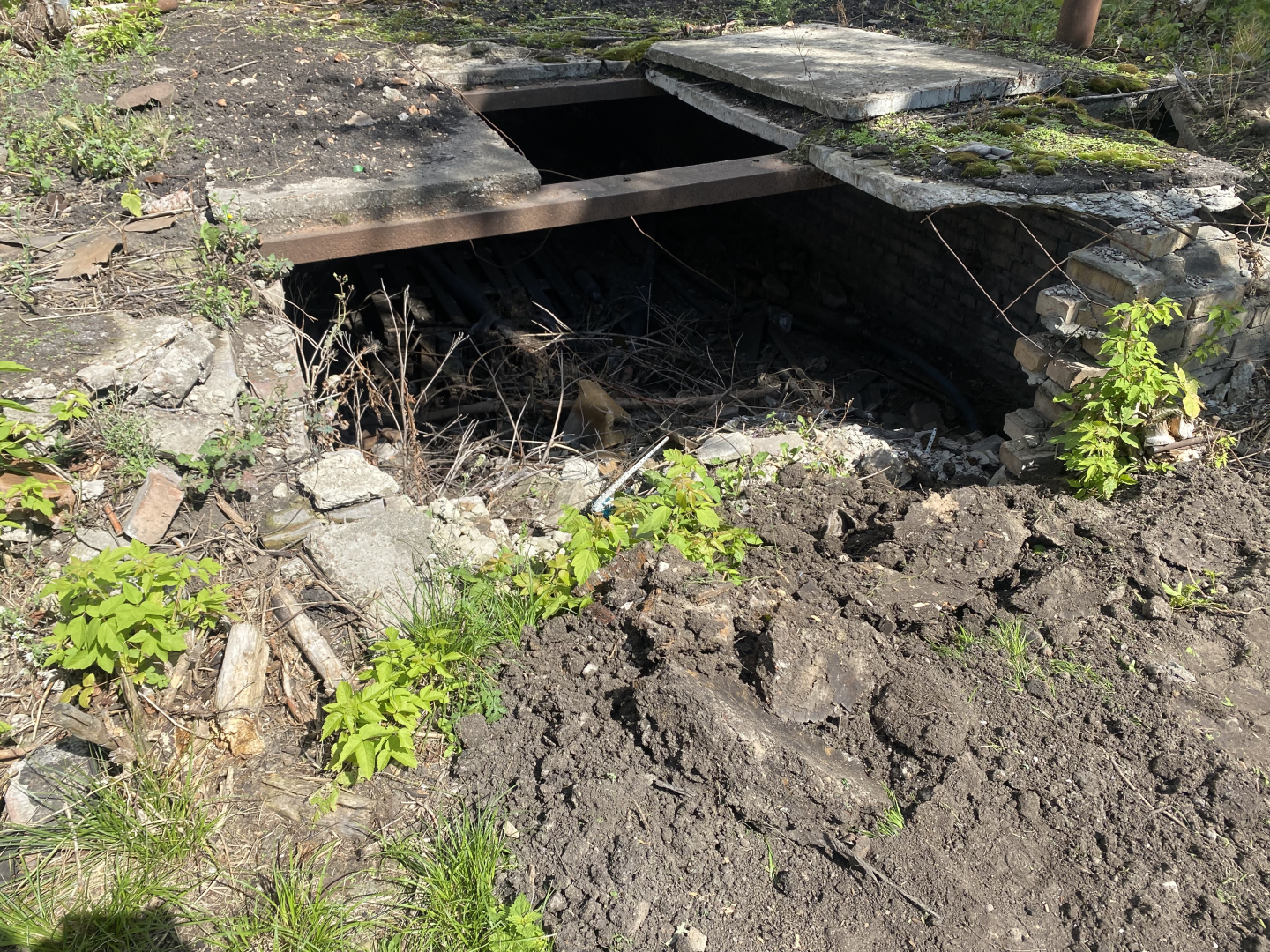

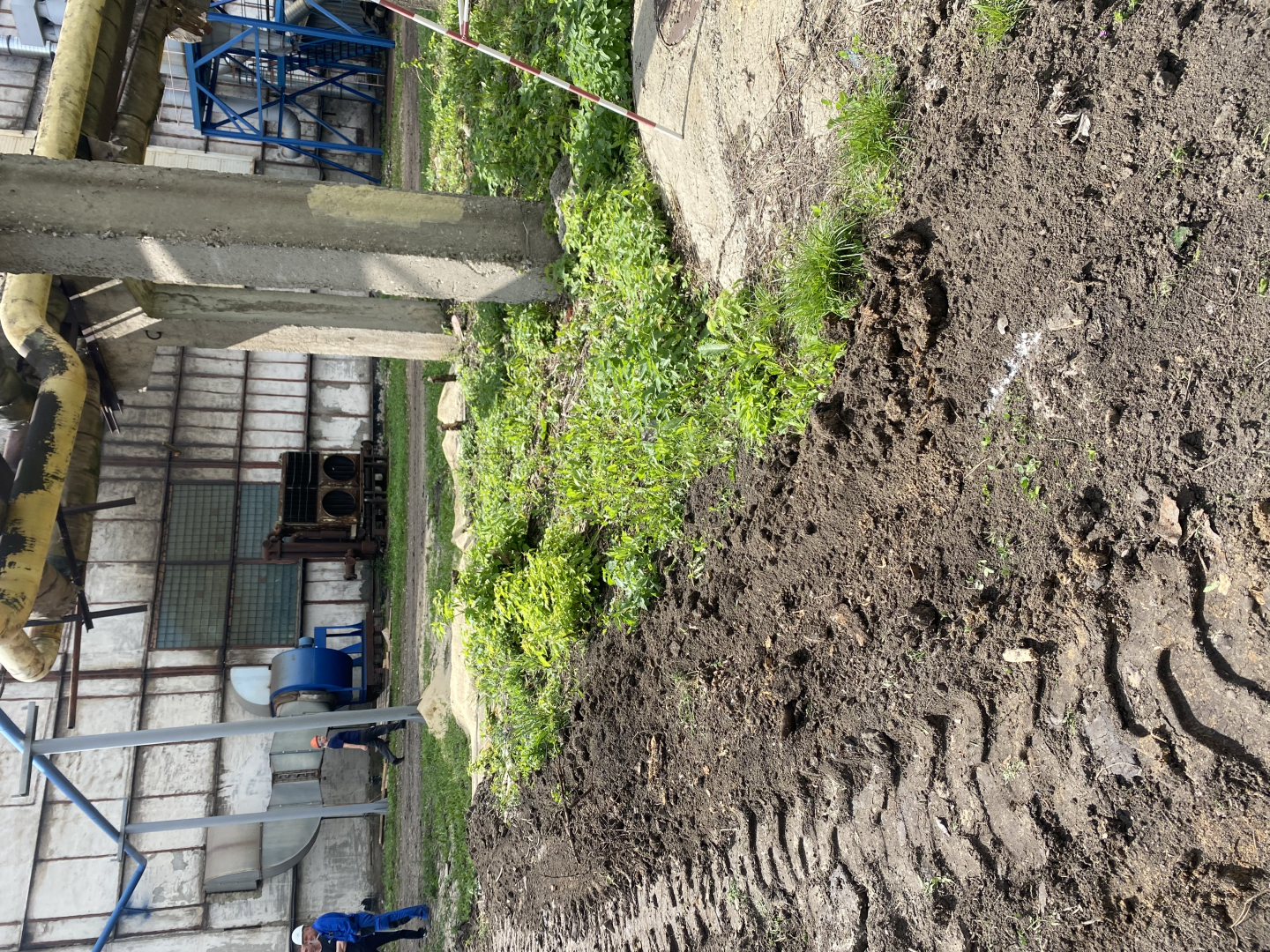

• Земляные работы и прокладка трасс: выполнение траншей/пульпации/бурения (в зависимости от условий трассы), устройство гильз и лотков, засыпка и восстановление покрытий согласно проекту.
• Поставка и приемка кабельной продукции: кабели силовые 6 кВ (генератор — распределительное устройство), кабели силовые 0,4 кВ (генератор — низковольтные распределительные цепи), а также контрольные/сигнальные кабели, соответствующие требованиям проекта и нормативам.

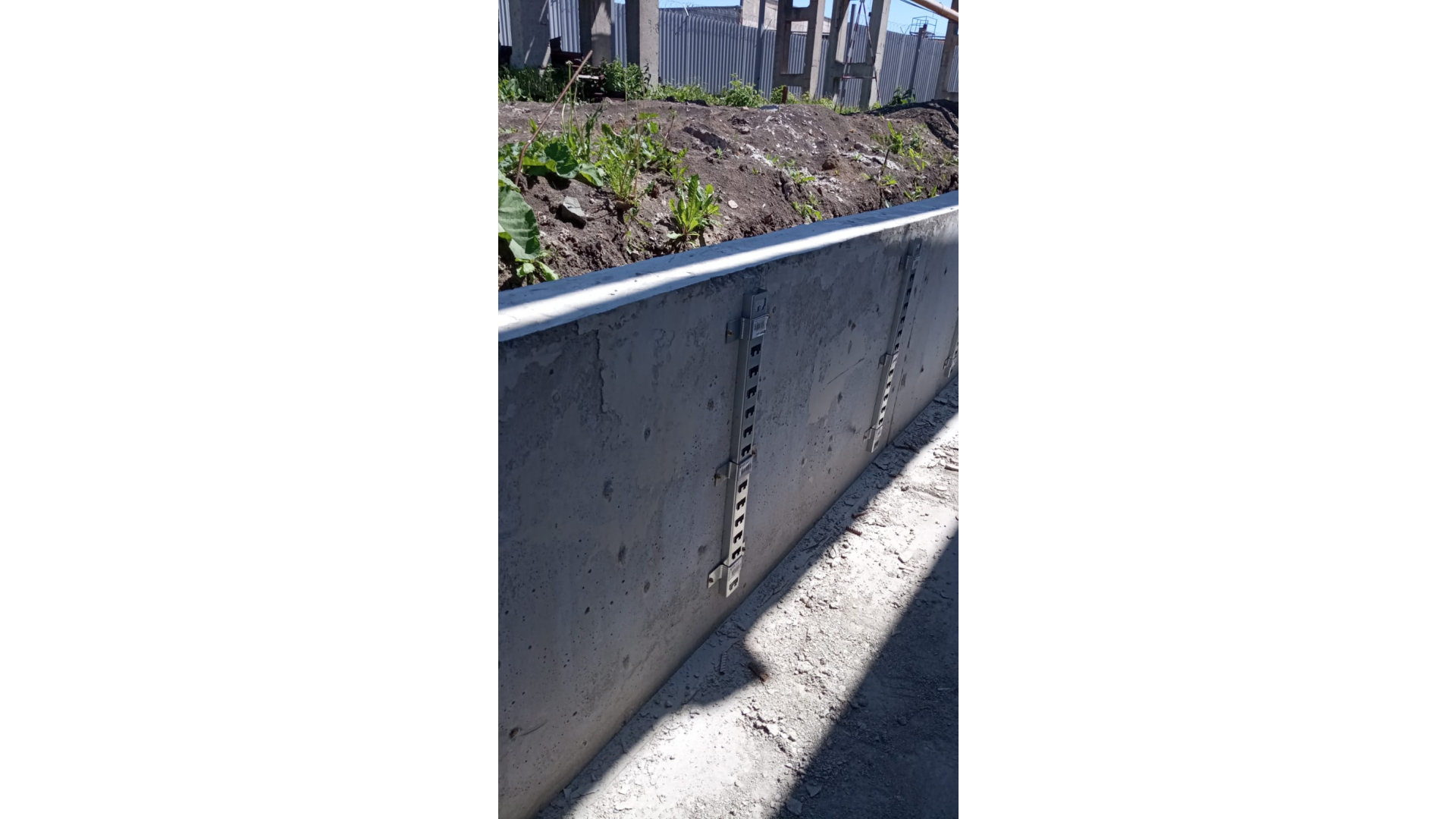

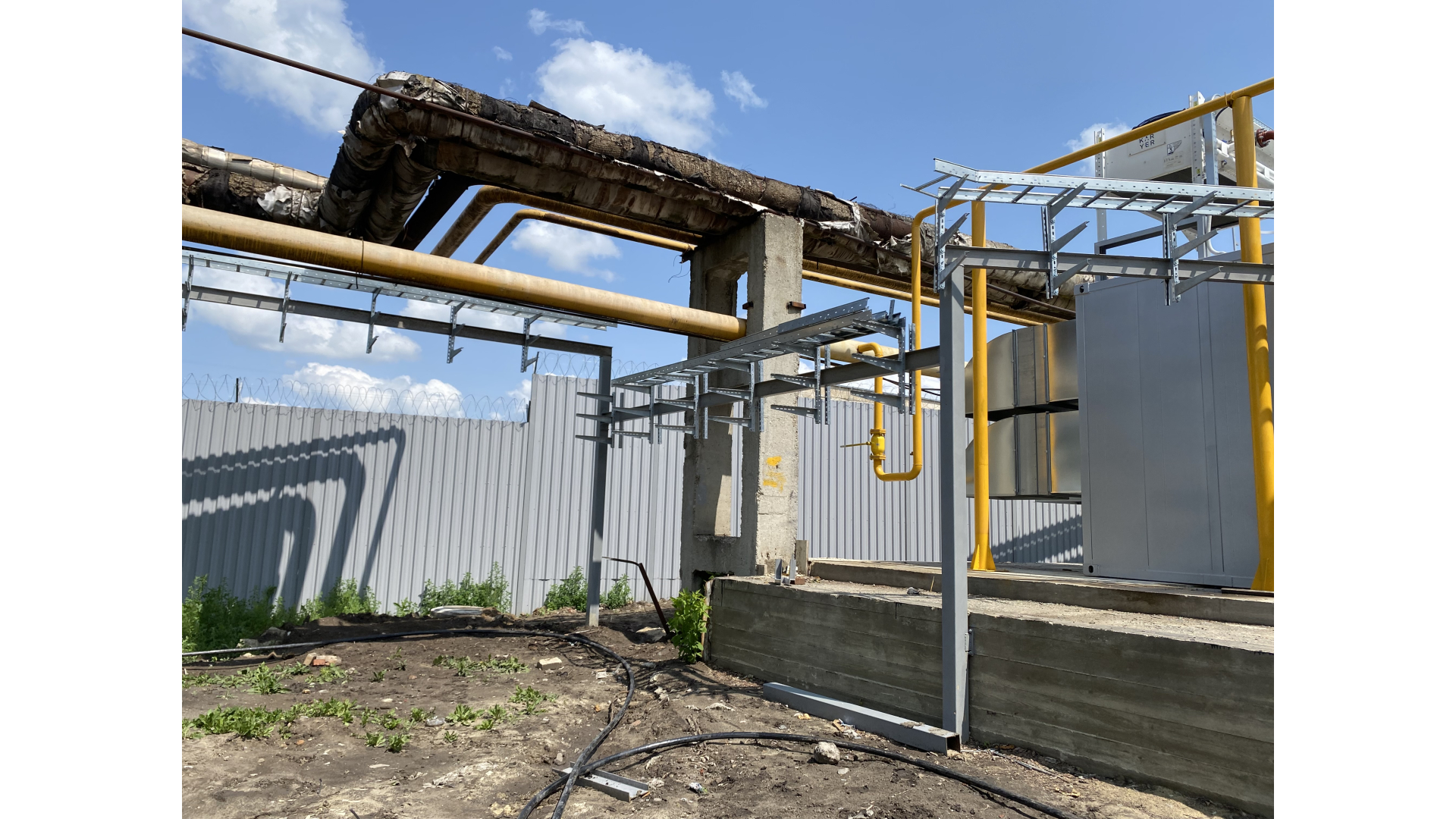

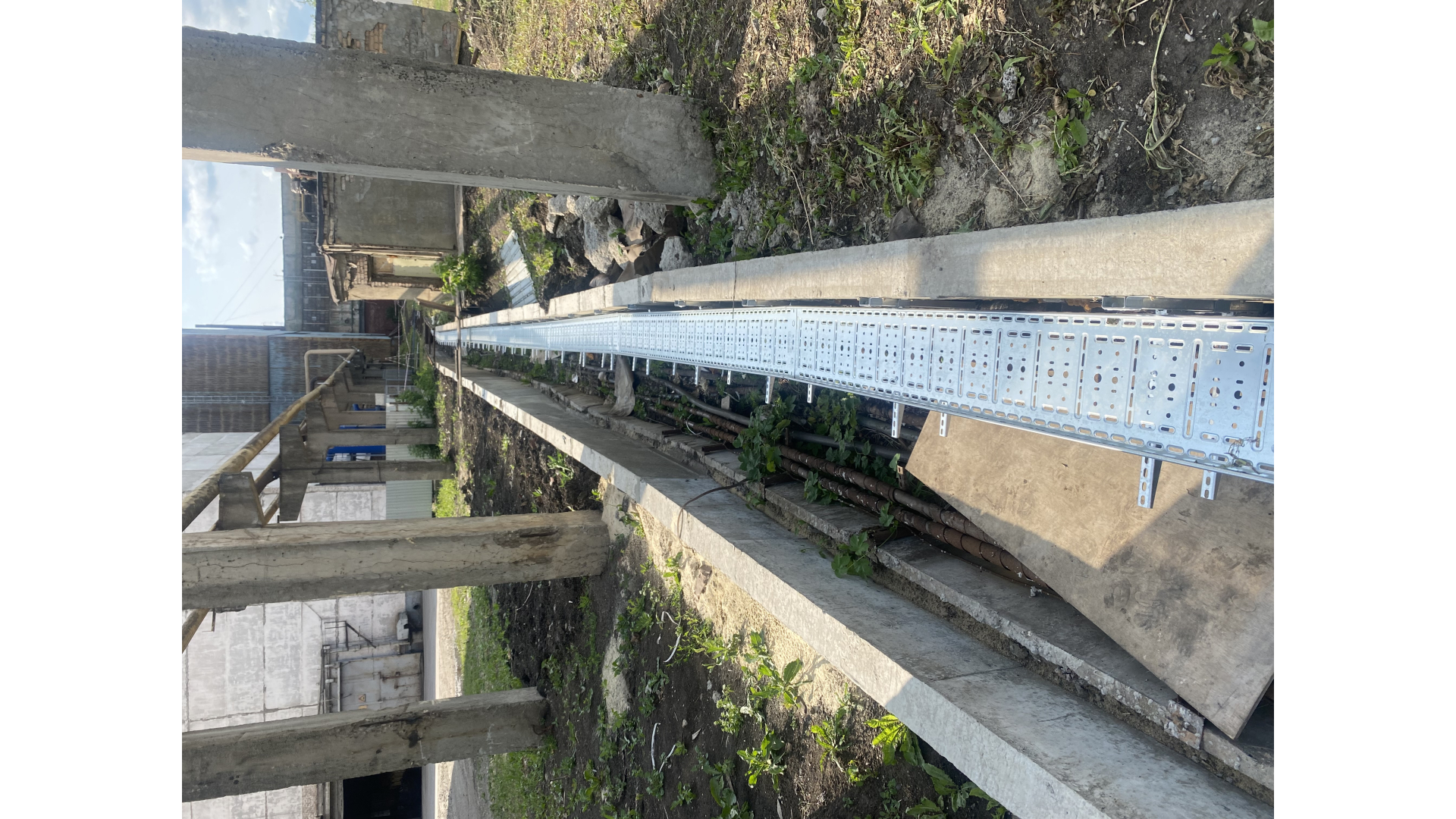

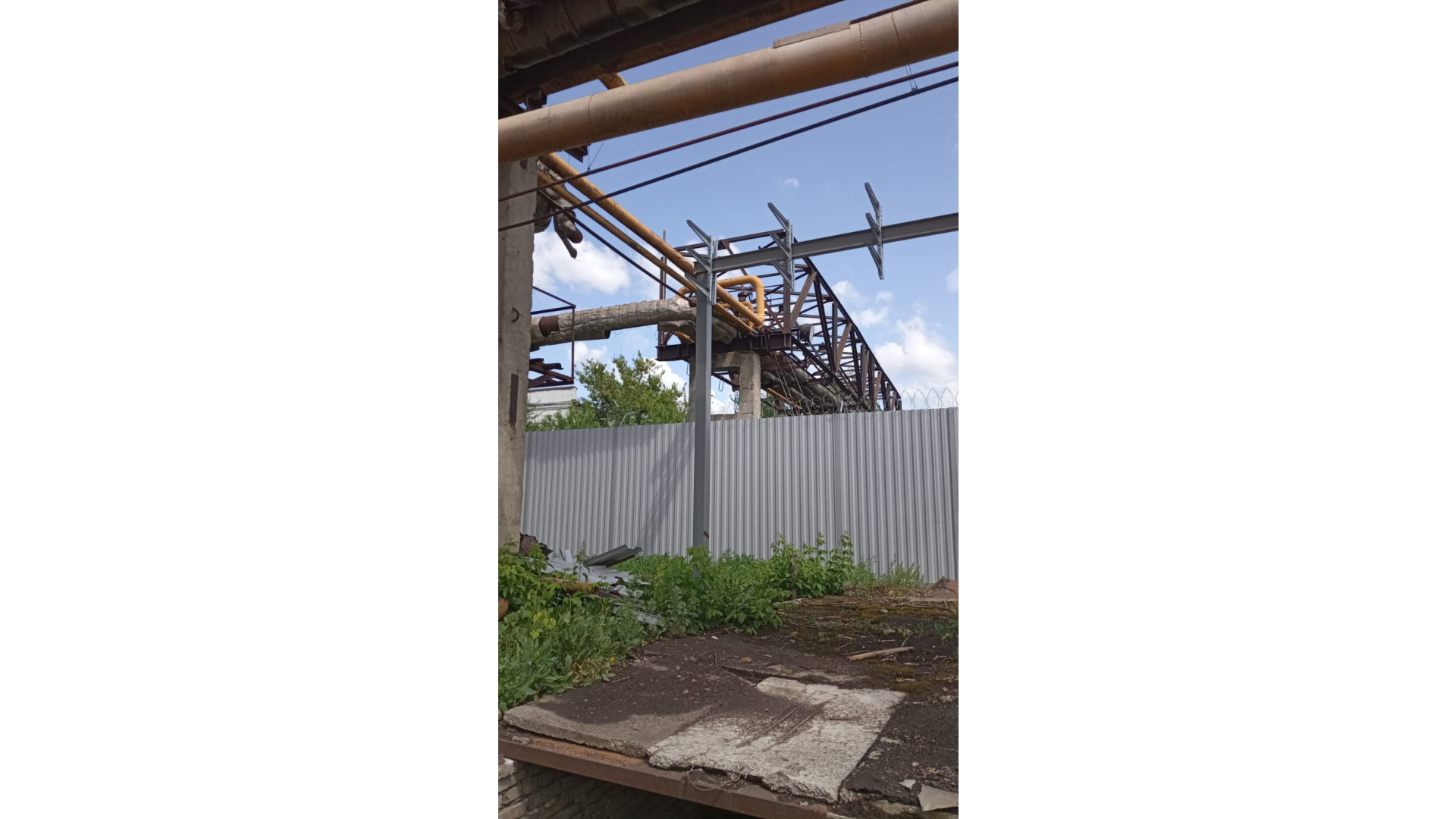

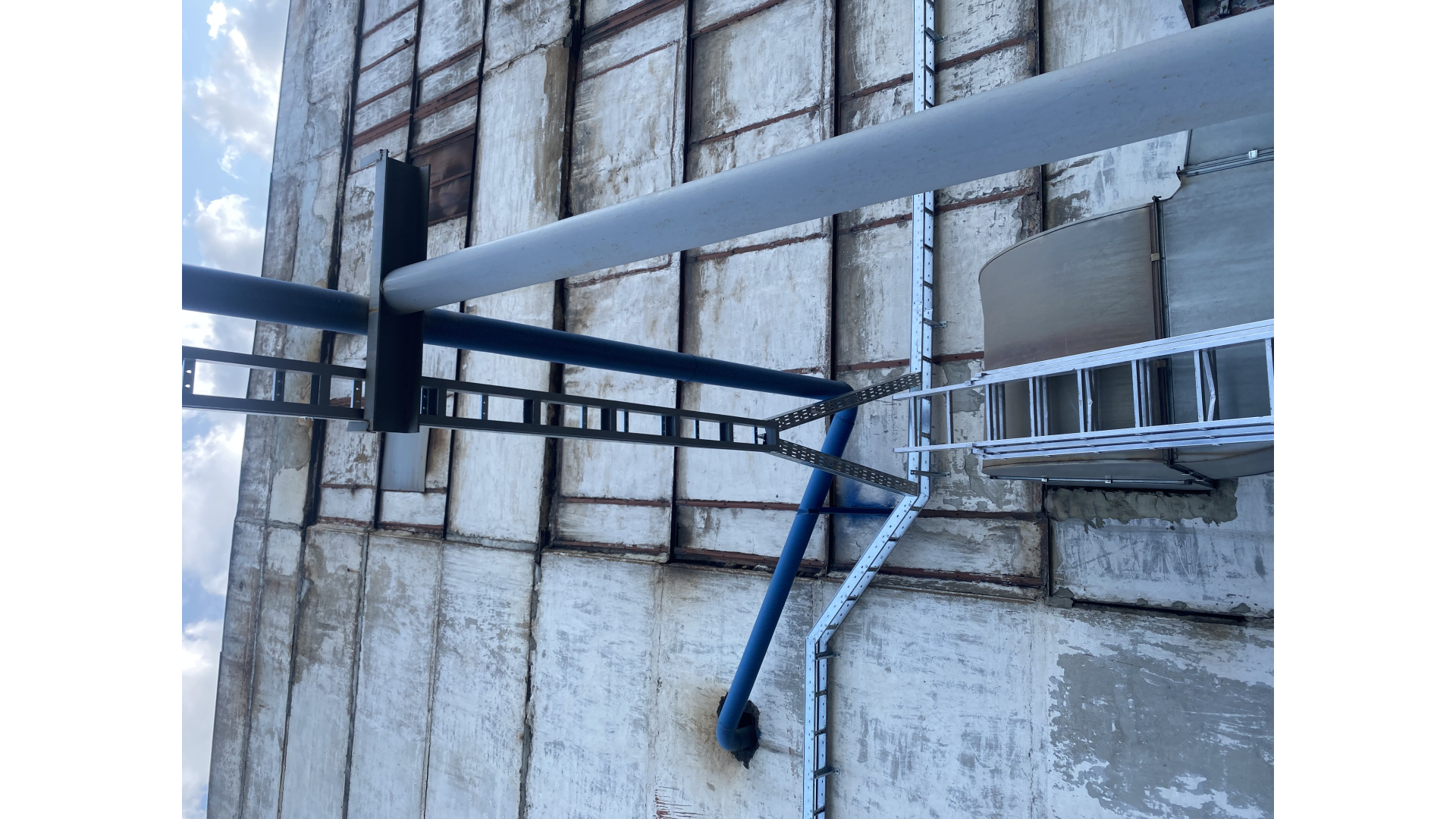

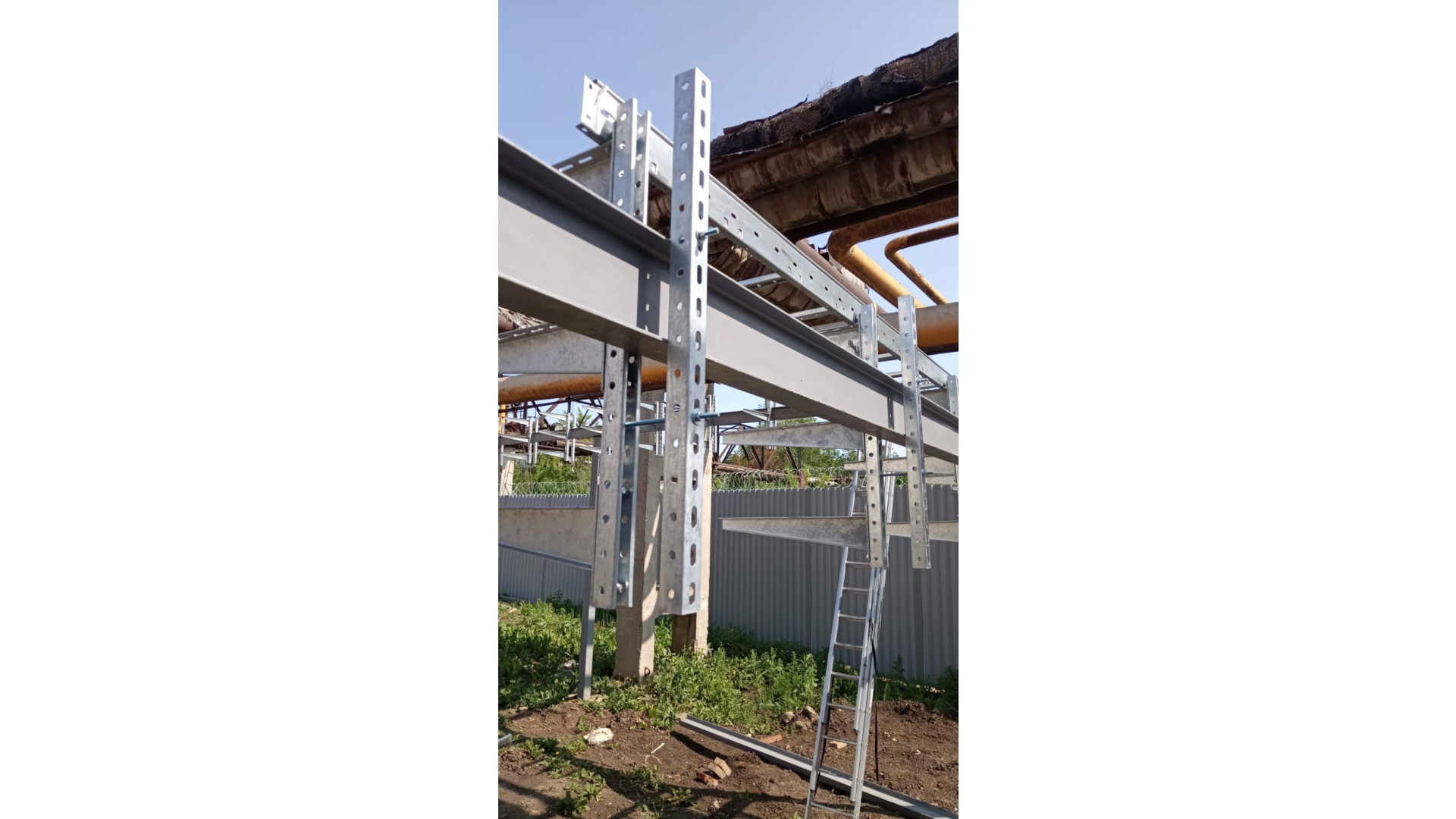

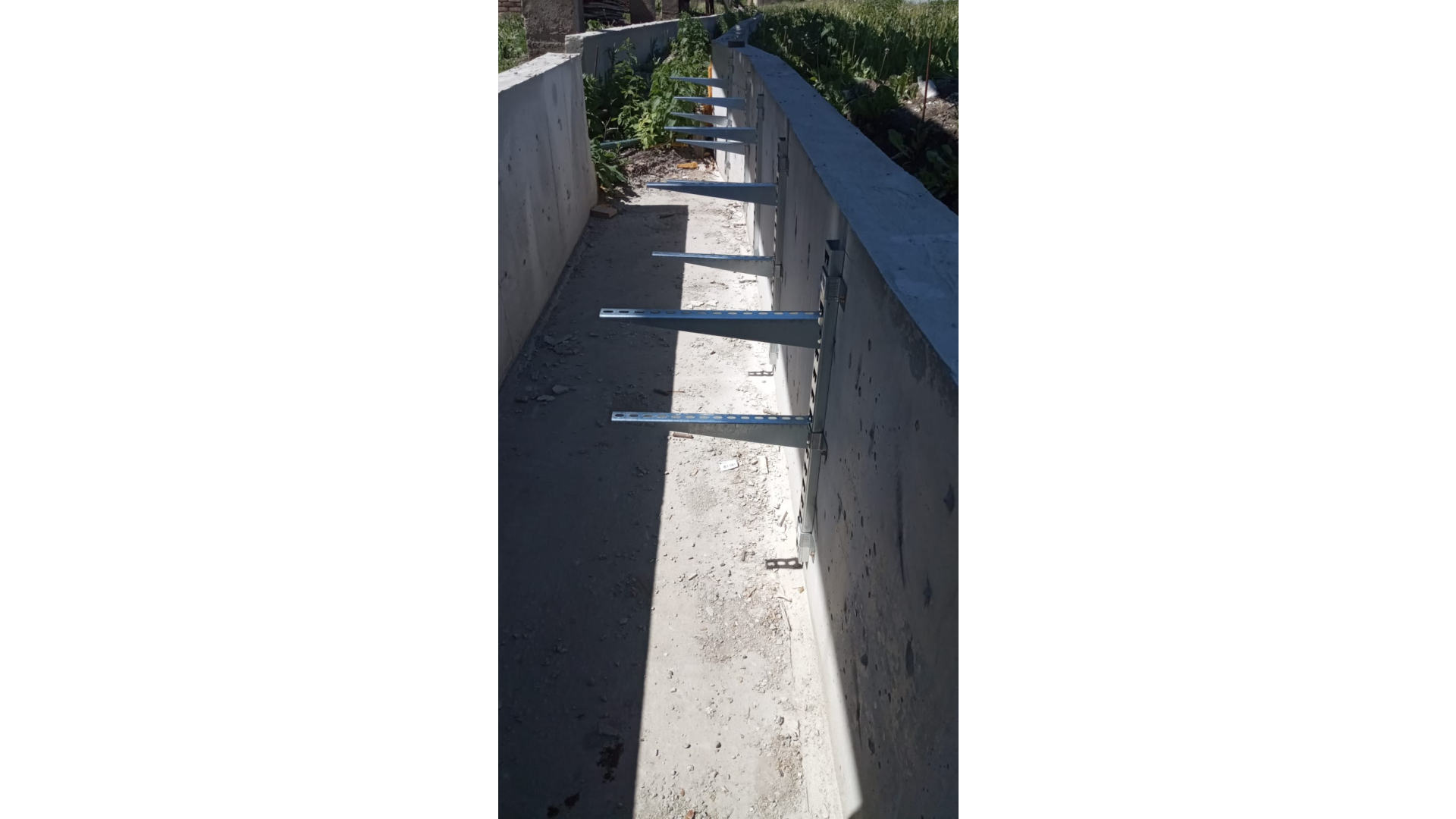

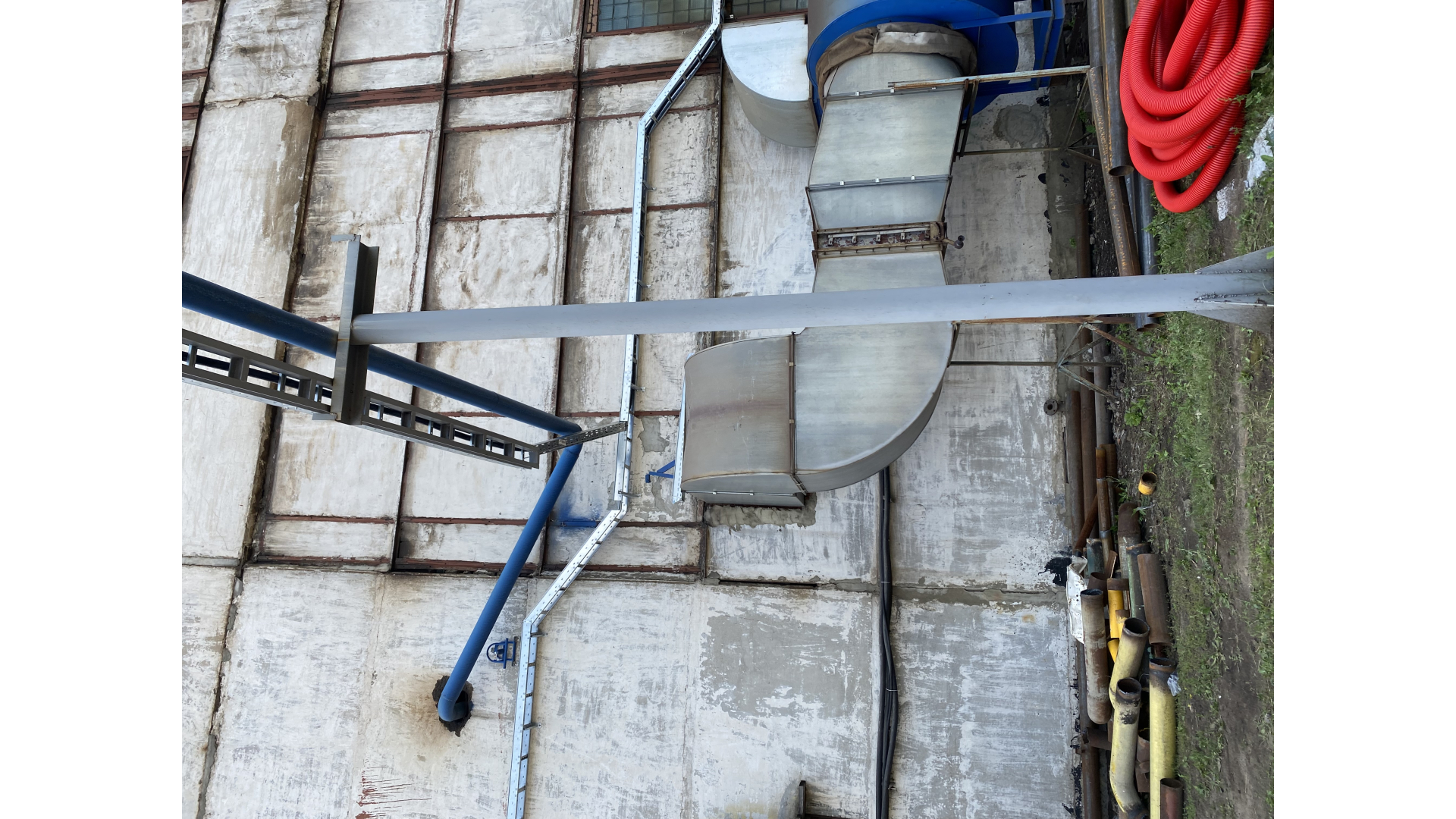

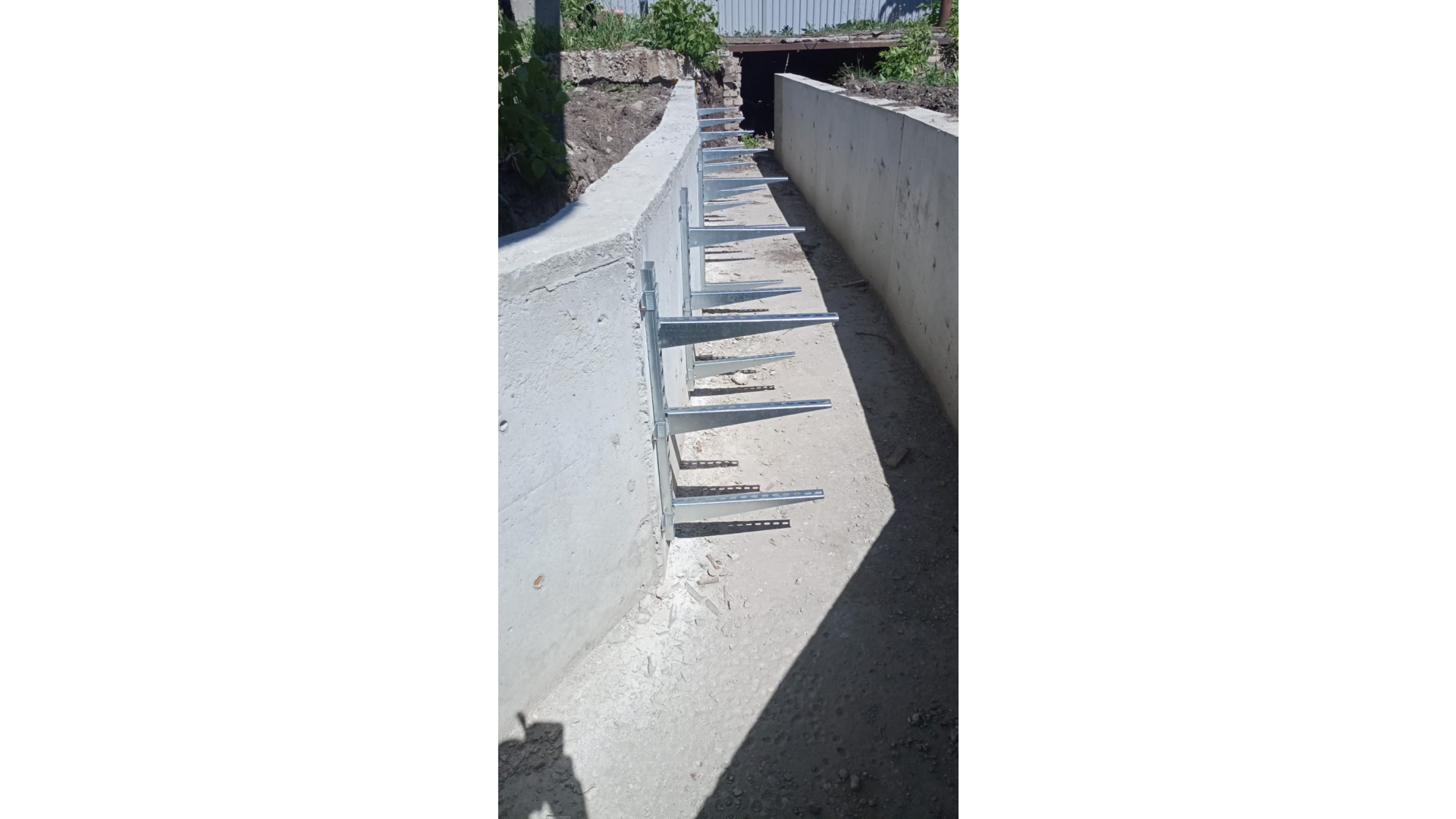

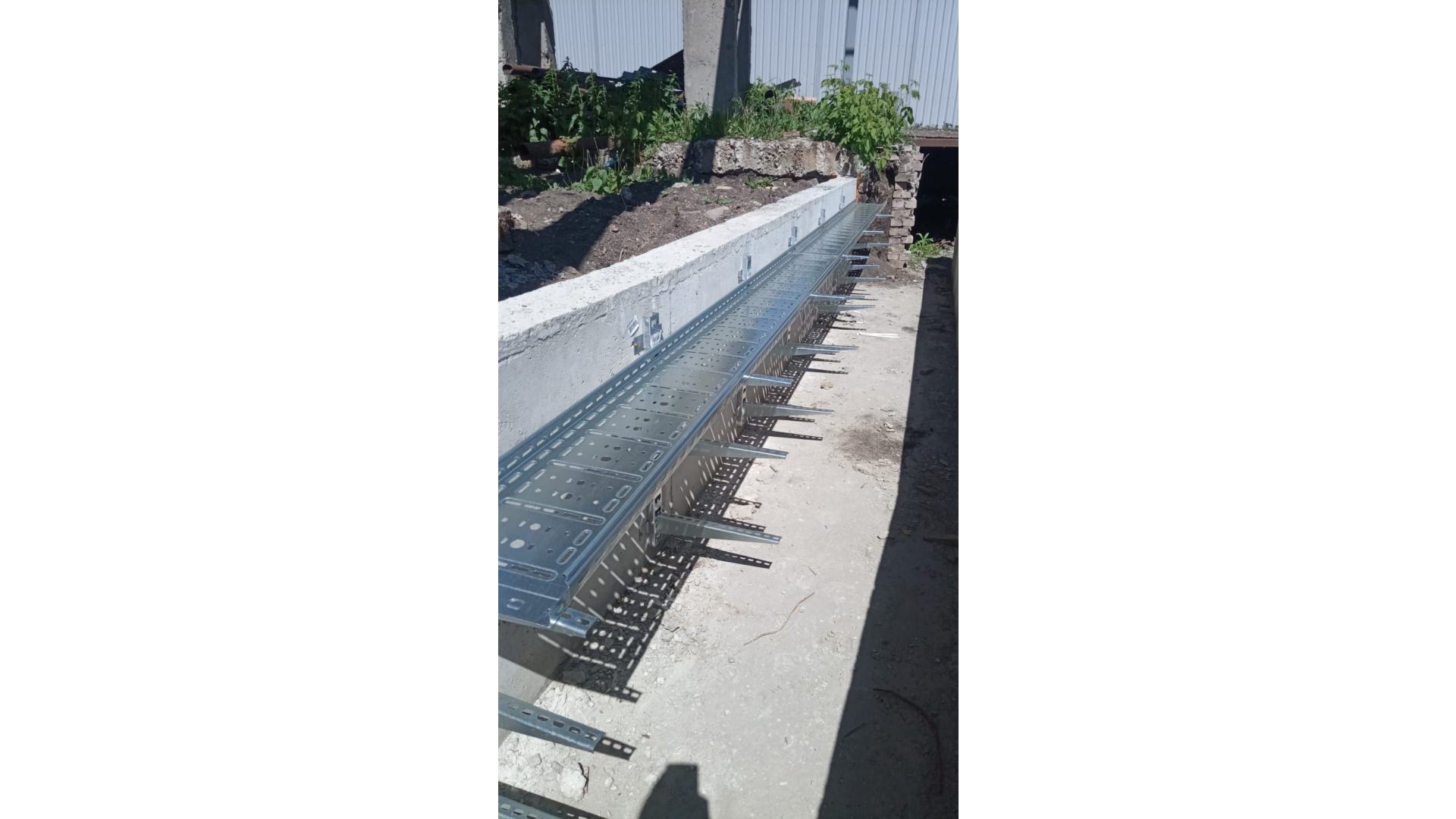

• Монтаж кабельных линий: укладка кабелей в траншеи/кабельные лотки/трубы, фиксация и защита кабельных линий, протяжка кабелей с соблюдением допустимых радиусов изгиба и предельных усилий, прокладка контрольных кабелей с экранированием/разделением по классам по проекту.

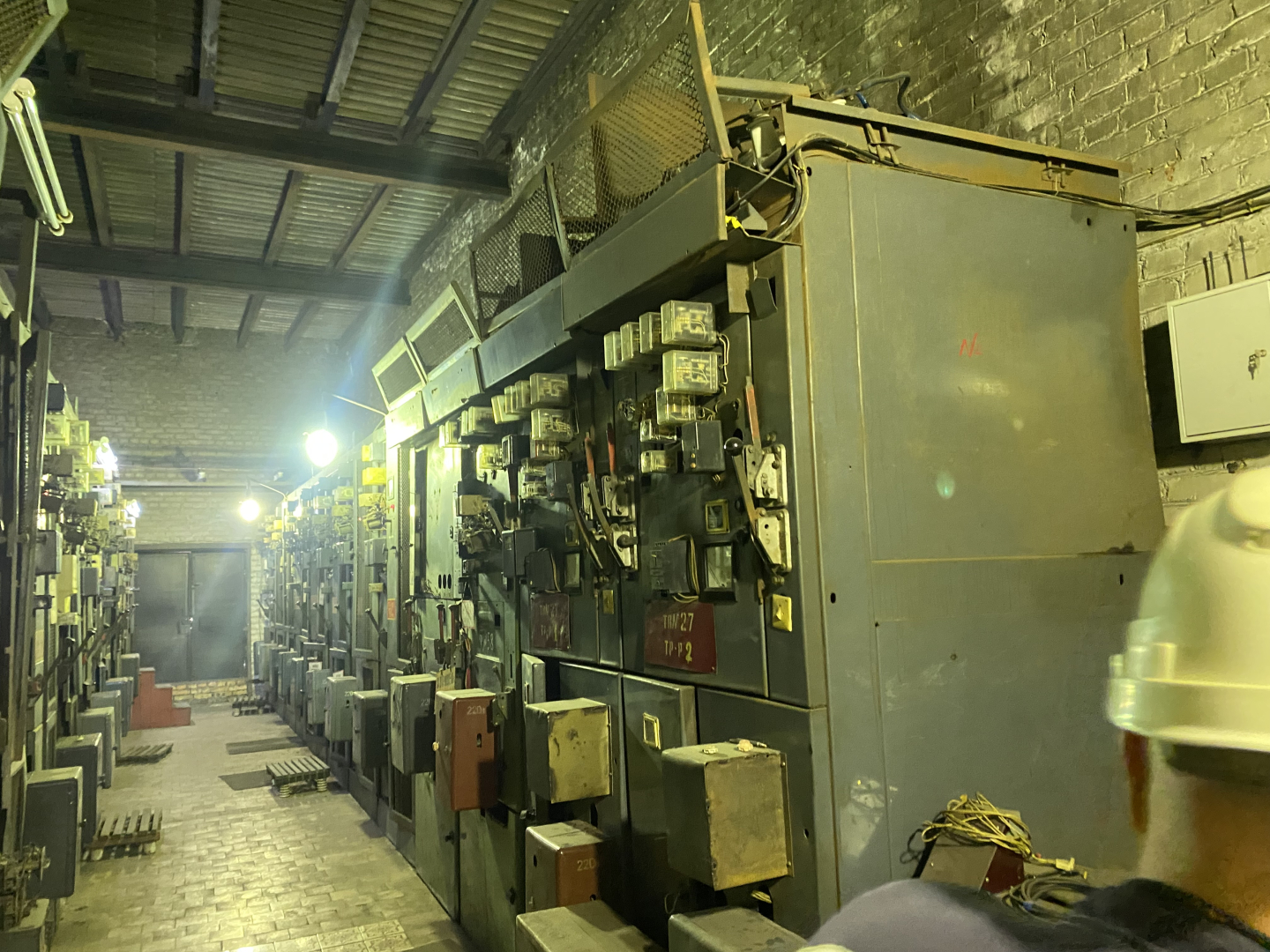

• Оформление вводов и концевых муфт: подготовка кабельных вводов в трансформаторное/генераторное оборудование, установка концевых и ремонтных муфт (включая вводы в КРУ/РУ и распределительные щиты), герметизация и механическая защита.
• Соединение и коммутация: присоединение силовых кабелей 6 кВ к генераторному выводу/РРУ, подключение кабелей 0,4 кВ к низковольтным сборкам и щитам, монтаж заземляющих проводников и контуров, обеспечение экранов и экранированных жил контрольных кабелей.
• Испытания и измерения: контроль целостности жил, измерение сопротивления изоляции, проверка сопротивления петли фаза-ноль, проверка сопротивления заземляющих проводников, проверка контактов и измерение сопротивлений в точках коммутации, опробование работы контрольных цепей.
• Маркировка и защита: нанесение маркировки кабелей и кабельных трасс, установка предупредительных табличек и защитных коробов/панелей в местах прохода.
• Взаимодействие с системами: проверка совместимости с системами автоматизации, сигнализации и оборудованию БКАГЭС.
• Документация: оформление актов скрытых работ (если применимо), протоколов испытаний кабелей, паспортов кабельных линий, исполнительной документации и акта приёмки‑сдачи выполненных работ.

Результаты реализации проекта:

• Проложены и подключены силовые кабели 6 кВ от генератора MTU 16V4000GS до распределительного устройства, а также кабели 0,4 кВ для распределения низковольтной мощности на потребители и вспомогательное оборудование.
• Проложены контрольные кабели для управления и сигнализации в объёме проектной документации.
• Кабельные линии испытаны и сданы заказчику с предоставлением соответствующих протоколов испытаний и исполнительной документации.

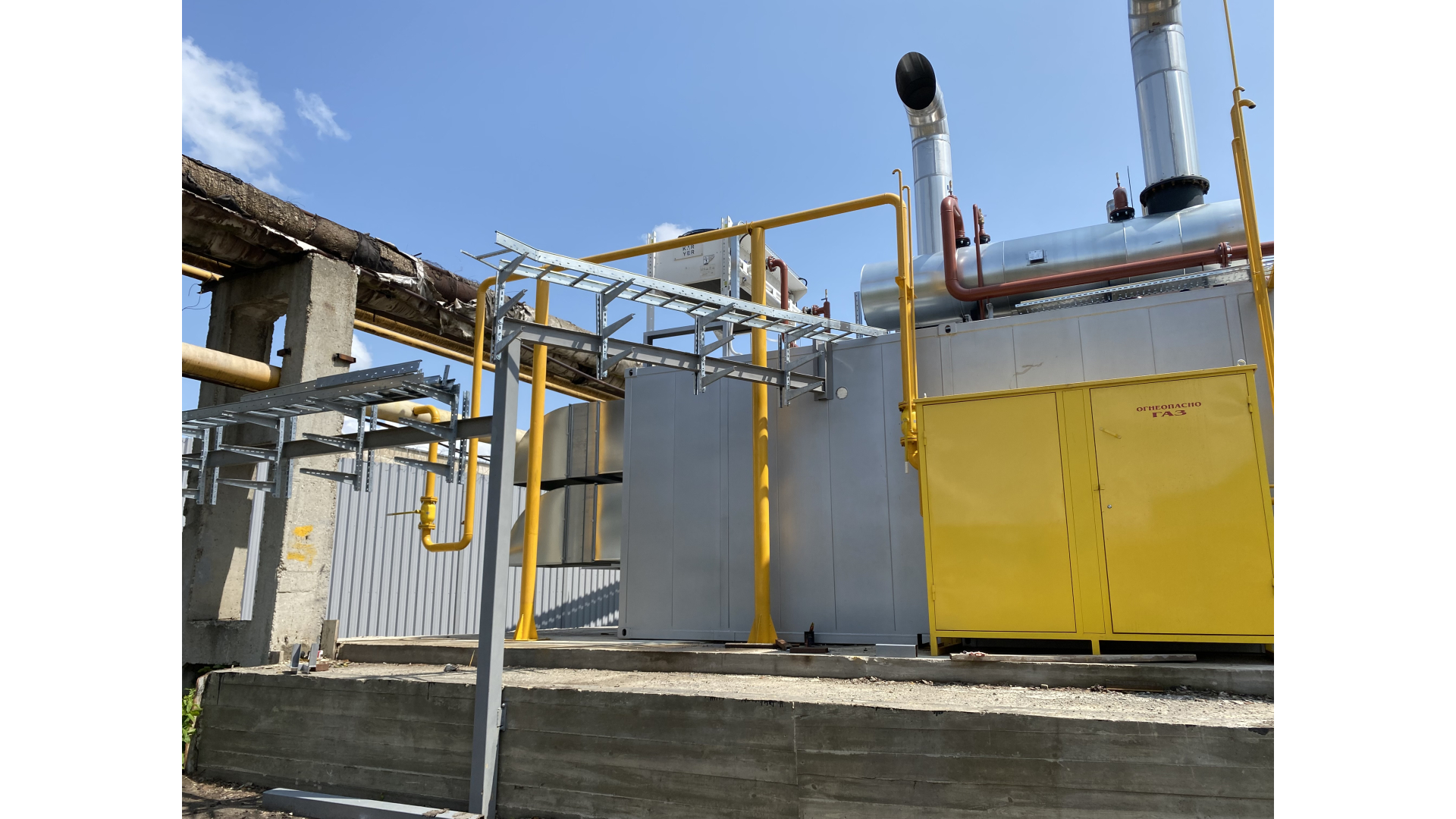

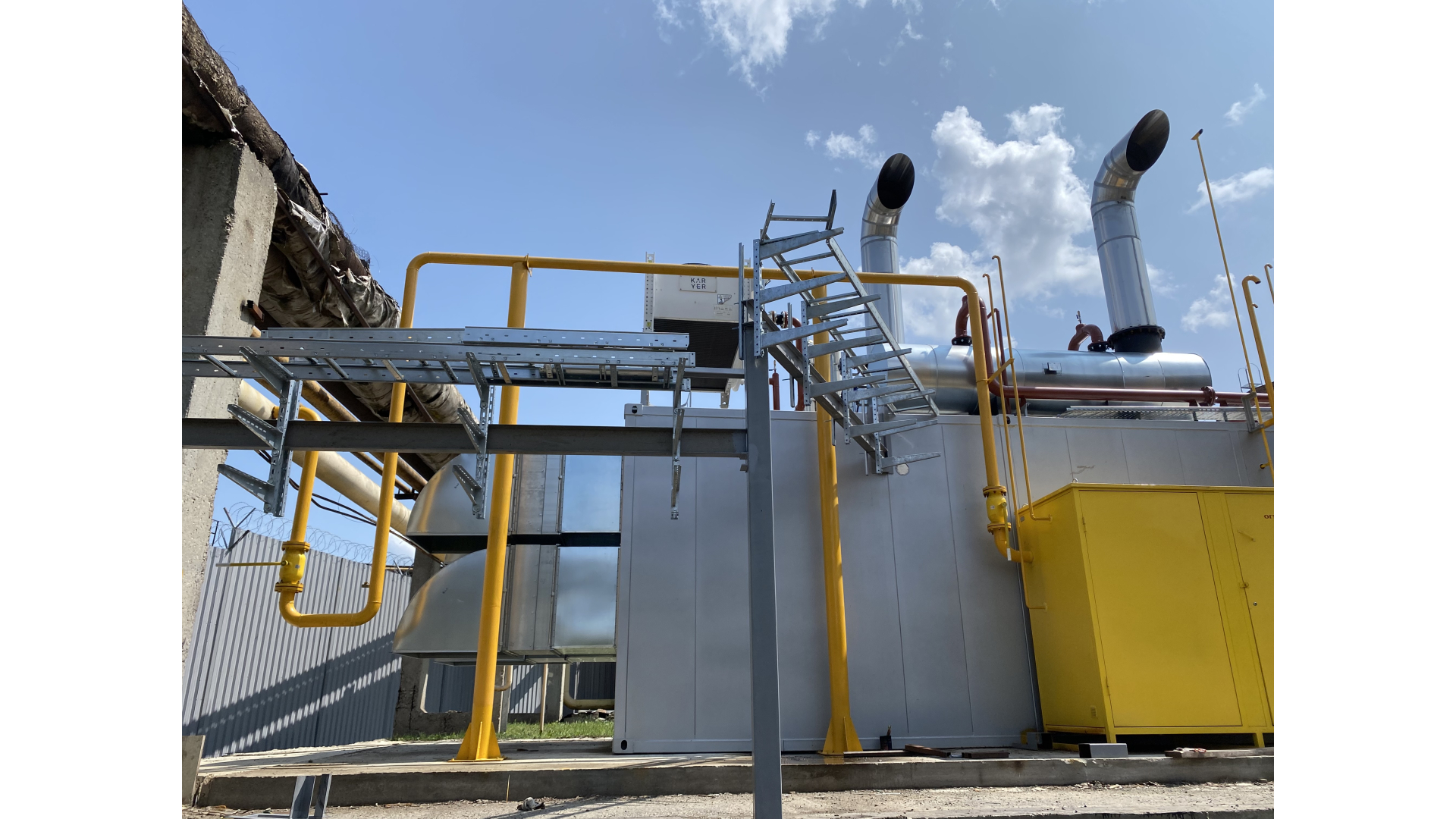

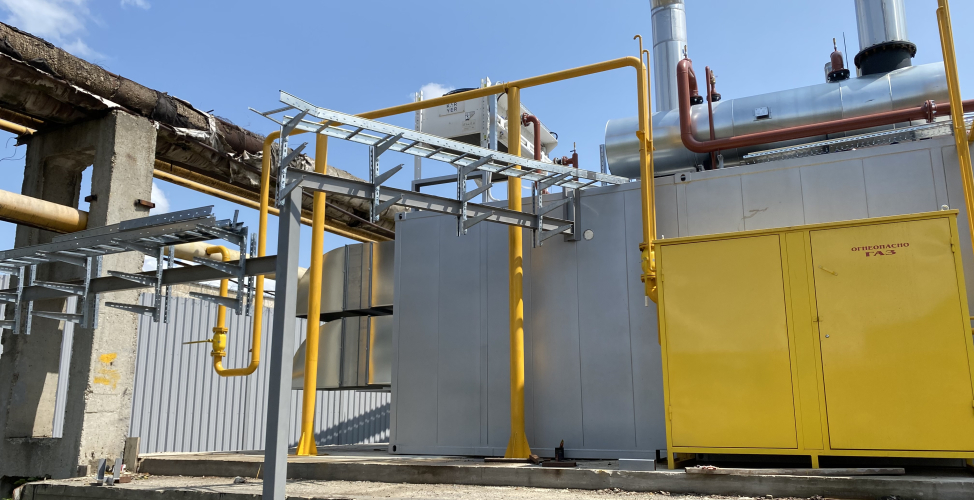

• Обеспечена готовность кабельной инфраструктуры для ввода в эксплуатацию блочной контейнерной автоматизированной газовой электростанции.
