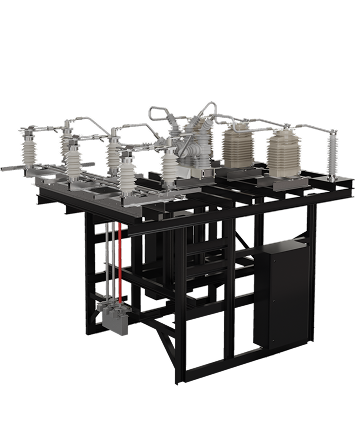

Блоки ОРУ-35 кВ

КМТП 35 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц.

Назначение

КМТП 35 кВ рассчитаны для работы в следующих условиях:

• высота установки над уровнем моря – не более 1000м;
• скоростной напор ветра до 15 м/сек при толщине стенки гололеда до 20мм, а при отсутствии гололедообразования скорость ветра до 40 м/сек;
• окружающая среда невзрывоопасная и не пожароопасная, не содержащая паров кислот, агрессивных газов, а также токопроводящей пыли в концентрациях, снижающих параметры изделия в недопустимых пределах;

КМТП 35 кВ рассчитаны на восприятие максимальных ветровых нагрузок, соответствующих IV климатическому району по ветру, и гололёдных нагрузок, соответствующих IV району по гололёду, а также совместного воздействия климатических факторов в сочетаниях, соответствующих ПУЭ. Устойчивость к землетрясению во всем диапазоне сейсмических воздействий до максимального расчетного землетрясения интенсивностью 9 баллов включительно по шкале MSK на уровне 0,00м по ГОСТ 17516.1.

Описание

КМТП 35 кВ рассчитаны на восприятие максимальных ветровых нагрузок, соответствующих IV климатическому району по ветру, и гололёдных нагрузок, соответствующих IV району по гололёду, а также совместного воздействия климатических факторов в сочетаниях, соответствующих ПУЭ. Устойчивость к землетрясению во всем диапазоне сейсмических воздействий до максимального расчетного землетрясения интенсивностью 9 баллов включительно по шкале MSK на уровне 0,00м по ГОСТ 17516.1.

КМТП 35 кВ состоят из следующих основных элементов:

• силовых трансформаторов (автотрансформаторов);
• блоков открытых распределительных устройств ОРУ 35кВ;
• комплектного распределительного устройства наружной установки КРУ 10(6) кВ;

Технические характеристики

Технические характеристики КМТП 35 кВ

Наименование параметров	Величина параметра
35 кВ
Номинальная мощность силового трансформатора, кВА	1000…16000
Номинальное напряжение, кВ	35
Номинальный ток главных цепей и сборных шин, А	630
