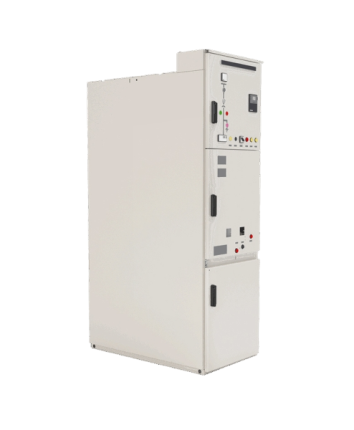

КРУ «Классика» серии D-12P

КРУ серии D-12P предназначены для приёма и распределения трёхфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ.
Применяются в составе распределительных устройств трансформаторных подстанций, объектов малой генерации, промышленных и нефтегазовых предприятий, а также систем собственных нужд ТЭЦ и ГЭС. Возможна интеграция в существующие РУ с переходными шкафами или без них.

Технические характеристики

Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7.2; 12
Номинальный ток главных цепей, А	до 4000
Номинальный ток сборных шин, А	до 4000
Ток термической стойкости , кА	до 50
Время протекания тока термической стойкости, с	3 (для главных цепей) 1 (для цепей заземления)
Ток электродинамической стойкости (амплитуда), кА	до 128
Номинальное напряжение вспомогательных цепей, В	Любое стандартное напряжение до 220В постоянного, переменного или выпрямленного тока
Степень защиты по ГОСТ 14254-96	IP4X
Ширина шкафа	600; 750; 1000
Глубина шкафа	1300
Высота шкафа	2320 — 2470

Оборудование рассчитано на эксплуатацию в умеренном и холодном климате (категории 1 и 3 по ГОСТ 15150, ГОСТ 15543.1) при температурах:

• У3 — до −25 °C
• У1 — до −45 °C
• УХЛ1 — до −60 °C

Максимальная рабочая температура — +40 °C.

Исполнения У1 и УХЛ1 монтируются в готовых электротехнических модулях с системами освещения, обогрева, вентиляции и, при необходимости, кондиционирования. Допустимая высота установки — до 1000 м над уровнем моря. КРУ не предназначены для работы в агрессивных, пылевых или взрывоопасных средах (атмосфера II по ГОСТ 15150).

По механической устойчивости соответствуют группе М13 по ГОСТ 17516.1, выдерживают сейсмические нагрузки до 9 баллов MSK-64 при установке на высоте до 10 м. Степень защиты оболочки — IP4X по ГОСТ 14254.

Соответствие ГОСТ Р 55190-2012 (IEC 62271-200:2003) подтверждено по параметрам:

• IAC AFLR — защита персонала с доступом спереди, сбоку и сзади;
• стойкость к внутреннему дуговому КЗ — 31,5 кА / 0,5 с;
• перегородки и шторки — PM (сплошные металлические заземлённые);
• эксплуатационный класс — LSC2B (доступ без снятия напряжения с кабеля);
• быстродействующий заземлитель — E1 (две операции «В» при IКЗ 31,5 кА).
