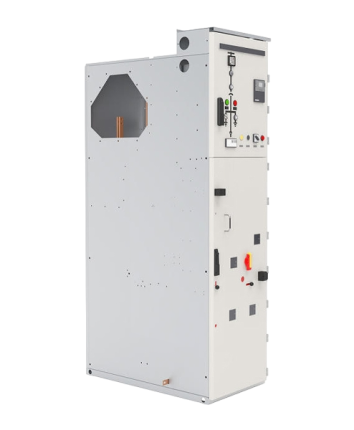

КРУ «Классика» серии D-12PT

КРУ серии D-12PT предназначены для приёма и распределения трёхфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ.
Применяются в составе распределительных устройств трансформаторных подстанций, объектов малой генерации, промышленных и нефтегазовых предприятий, систем собственных нужд тепло- и гидроэлектростанций. Подходят как для новых установок, так и для расширения действующих РУ — с переходными шкафами или без них.

Технические характеристики:

Номинальное напряжение (линейное), кВ	6; 10
Наибольшее рабочее напряжение (линейное), кВ	7,2; 12
Номинальный ток главных цепей шкафов КРУ, А	до 1600
Номинальный ток сборных шин, А	до 1600
Номинальный ток отключения выключателя, встроенного в КРУ, кА	до 25
Ток термической стойкости главных цепей шкафов КРУ, кА	до 25
Номинальный ток электродинамической стойкости главных цепей шкафов КРУ (амплитуда), кА	до 64
Время протекания тока термической стойкости, с	3 (главные цепи) 1 (цепи заземления)
Номинальное напряжение вспомогательных цепей, В	Любое стандартное напряжение до 220В постоянного, переменного или выпрямленного тока
Ширина, мм	600; 750
Глубина, мм	1100
Высота, мм	2095 — 2245
Масса шкафа КРУ, кг (не более)	600



Оборудование рассчитано на эксплуатацию в умеренном и холодном климате (категории 1 и 3 по ГОСТ 15150, ГОСТ 15543.1) при температурах:

• У3 — до −25 °C
• У1 — до −45 °C
• УХЛ1 — до −60 °C

Максимальная рабочая температура — +40 °C.

Для исполнения У1 и УХЛ1 шкафы устанавливаются в готовых электротехнических модулях с системами освещения, обогрева, вентиляции и, при необходимости, кондиционирования.

Допустимая высота установки — до 1000 м. КРУ не предназначены для работы в агрессивных, взрывоопасных или пылевых средах (атмосфера II по ГОСТ 15150).

По устойчивости к механическим воздействиям соответствуют группе М13 по ГОСТ 17516.1, выдерживают сейсмические нагрузки до 9 баллов MSK-64 при установке на высоте до 10 м. Степень защиты оболочки — IP4X по ГОСТ 14254.
