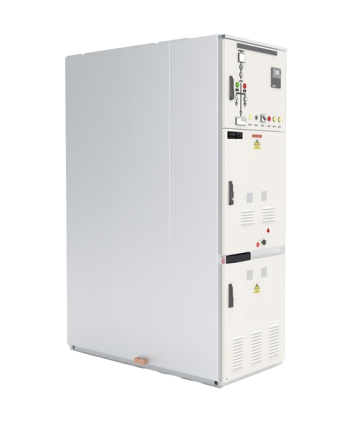

КРУ серии D-24P

КРУ серии D-24P предназначены для приема и распределения трехфазного переменного тока частотой 50 Гц и напряжением 20 кВ.
Они могут использоваться в составе распределительных устройств трансформаторных подстанций, объектов малой генерации, промышленных предприятий, нефтегазового комплекса, а также систем собственных нужд тепло- и гидроэлектростанций. Шкафы подходят как для новых установок, так и для расширения действующих РУ — с переходными шкафами или без них.


Технические характеристики

Номинальное напряжение, кВ	15; 20
Наибольшее рабочее напряжение, кВ	17.5; 24
Номинальный ток главных цепей, А	до 2000
Номинальный ток сборных шин, А	до 2000
Ток термической стойкости , кА	до 25
Время протекания тока термической стойкости, с	3 (для главных цепей) 1 (для цепей заземления)
Ток электродинамической стойкости (амплитуда), кА	до 64
Номинальное напряжение вспомогательных цепей, В	Любое стандартное напряжение до 220В постоянного, переменного или выпрямленного тока
Степень защиты по ГОСТ 14254-96	IP4X
Ширина шкафа	750; 1000
Глубина шкафа	1590
Высота шкафа	2356 — 2566

Оборудование рассчитано на эксплуатацию в умеренном и холодном климате (категории размещения 1 и 3 по ГОСТ 15150 и ГОСТ 15543.1) при температуре окружающего воздуха:

• У3 — до −25 °С
• У1 — до −45 °С
• УХЛ1 — до −60 °С

Максимальная рабочая температура — +40 °С.

Для исполнения У1 и УХЛ1 шкафы устанавливаются в составе готовых электротехнических модулей с системами освещения, обогрева, вентиляции и, при необходимости, кондиционирования.

Допустимая высота установки — до 1000 м над уровнем моря. КРУ не предназначены для эксплуатации в средах с агрессивными газами, химическими отложениями, токопроводящей пылью или взрывоопасными смесями (атмосфера II по ГОСТ 15150).

По устойчивости к механическим воздействиям оборудование соответствует группе М13 по ГОСТ 17516.1 и сохраняет работоспособность при сейсмических нагрузках до 6 (9) баллов MSK-64 при установке на высоте до 10 м.
